Assemblaggio di circuiti stampati HDI 8 strati con controllo dell'impedenza Progettazione PCBA

Assemblaggio di circuiti stampati HDI 8 strati con controllo dell'impedenza Progettazione PCBA

Marchio: KAZ Circuit
Numero di modello: PCBA-B-00201
MOQ: 1 pc
prezzo: USD/pc
Condizioni di pagamento: T / T, Western Union, Paypal
Capacità di approvvigionamento: 20.000 metri quadri/mese
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
ISO9001, TS16949, UL, RoHS
Categary:
Progettazione di PCBA
Materiale:
FR-4
Strati:
8 strati
Spessore della scheda:
1.6 mm
Acciaio:
1 oz
Superficie:
ENIG
Imballaggi particolari:
bolle d'aria
Capacità di alimentazione:
20.000 metri quadri/mese
Evidenziare:

progettazione del bordo del PWB

,

progettazione elettronica del bordo

Descrizione del prodotto

Assemblaggio di circuiti stampati HDI 8 strati con controllo dell'impedenza Progettazione PCBA

Specificità dettagliate:


Strati8 strati
MaterialeFR-4
Spessore della scheda1.6 mm
Spessore del rame1 oz
Trattamento superficialeENIG
Venduto maschera e filtro di setaVerde
Standard di qualitàClasse IPC 2, 100% di prova in E
CertificatiTS16949, ISO9001, UL, RoHS



Cosa può fare KAZ Circuit per voi:


  • Progettazione PCB&PCBA
  • Fabbricazione di PCB (prototipi, piccole e medie dimensioni, produzione in serie)
  • Fornitura di componenti
  • Assemblaggio PCB/SMT/DIP


Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:


  • File Gerber, con specifiche dettagliate del PCB
  • Elenco BOM (meglio con Excel fomart)
  • Foto del PCBA (se hai già fatto questo PCBA)


Informazioni aziendali:
KAZ Circuit è un produttore professionale di PCB dalla Cina dal 2007, fornisce anche il servizio di assemblaggio PCB per i nostri clienti. Ora con circa 300 dipendenti. Certificato con ISO9001, TS16949, UL, RoHS.Siamo fiduciosi di fornire prodotti di qualità con prezzo diretto in fabbrica entro il tempo di consegna più veloce!

Capacità di produzione:


CapacitàDoppio lato: 12000 mq / mese
Multilayer: 8000 mq / mese
Larghezza/intervallo minimo della linea4/4 mil (1mil=0,0254 mm)
Spessore della scheda0.3~4.0 mm
Strati1 ~ 20 strati
MaterialeFR-4, alluminio, PI
Spessore del rame0.5 ~ 4 oz
Materiale TgTg140~Tg170
Dimensione massima del PCB600*1200 mm
Dimensione minima del foro0.2 mm (+/- 0,025)
Trattamento superficialeHASL, ENIG, OSP


Capacità SMT


Assemblaggio di circuiti stampati HDI 8 strati con controllo dell'impedenza Progettazione PCBA 0




     Progettazione PCBAè il processo di creazione del layout e del posizionamento dei componenti per circuiti elettronici su una scheda di circuiti stampati.Progettazione PCBAè fondamentale per la buona fabbricazione e il buon funzionamento dei dispositivi elettronici.

I seguenti sono alcuni aspetti chiave della progettazione PCBA:

Schematica di cattura:
Definire la funzionalità e le connessioni dei circuiti elettronici.
Scegliere i componenti e l'imballaggio appropriati.
Garantisce un flusso logico e il rispetto delle regole di progettazione.

Disposizione del PCB:
Definire le dimensioni della tavola, la forma e la struttura dello strato.
Posizionare i componenti in modo ottimale per la funzionalità, la gestione termica e la produzione.
Cavi per collegare i componenti tenendo conto dell'integrità del segnale, della distribuzione dell'energia e della compatibilità elettromagnetica (EMC).
Incorporare linee guida di progettazione per la produzione (DFM).

Selezione e posizionamento dei componenti:
Selezionare i componenti in base ai requisiti elettrici, meccanici e ambientali.
Organizzare i componenti per ridurre al minimo le tracce, ottimizzare i percorsi del segnale e facilitare l'assemblaggio.
Considerare l'orientamento dei componenti, il raffreddamento e l'accesso per il test o il rifacimento.

Progettazione di potenza:
Progettazione di una rete di distribuzione di energia efficiente per rotaie a tensione diversa.
Implementare condensatori di disaccoppiamento, regolatori di tensione e altri circuiti di gestione dell'energia.
Assicurarsi di mettere a terra correttamente e ridurre al minimo il rumore/rivolte.

Integrità del segnale e CEM:
Controllare l'impedenza di tracciamento, il routing e la terminazione dei segnali digitali ad alta velocità.
Implementare schermature, filtri e altre tecniche per mitigare le interferenze elettromagnetiche (EMI).
Considerare la protezione da scarica elettrostatica (ESD).

Gestione termica:
Identificare i componenti di riscaldamento e fornire soluzioni di raffreddamento adeguate.
Incorporare vie termiche, dissipatori di calore e considerazioni di flusso d'aria.

Prova e fabbricabilità:
Incorporare punti di prova, saltatori e altre caratteristiche per facilitare le prove in circuito.
Seguire le linee guida DFM relative alla maschera di saldatura, alla serigrafia e ad altri aspetti relativi all'assemblaggio.

Progettazione PCBAin genere comporta l'uso di software CAD (computer-aided design) specializzati, come Altium Designer, Eagle o KiCad, per acquisire lo schema, disporre il PCB,e generare i file di produzione necessari.

Progettazione PCBALa complessità varia a seconda delle esigenze del progetto, della densità dei componenti, della velocità del segnale e di altri fattori.Progettazione PCBArichiede una buona comprensione dei principi dei circuiti elettronici, dei processi di produzione e delle migliori pratiche di progettazione.

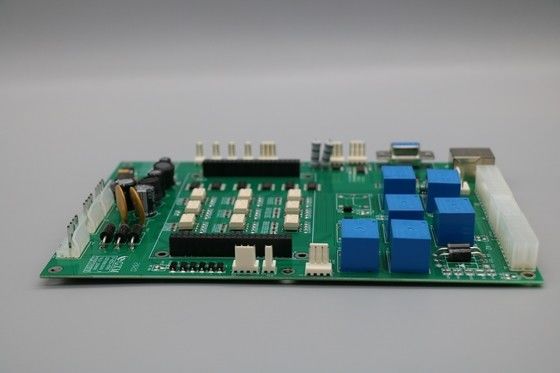

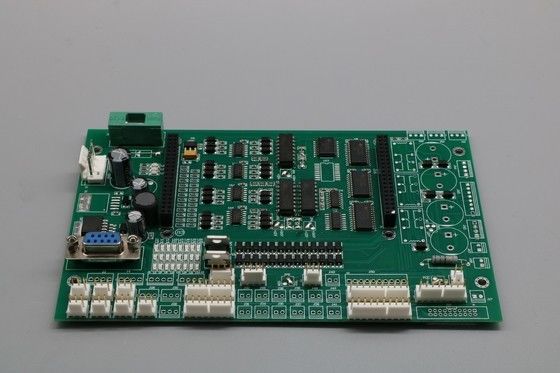

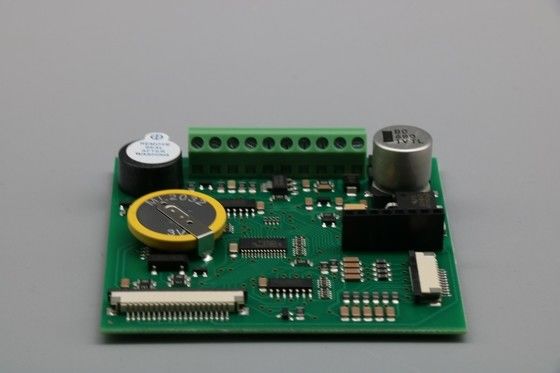

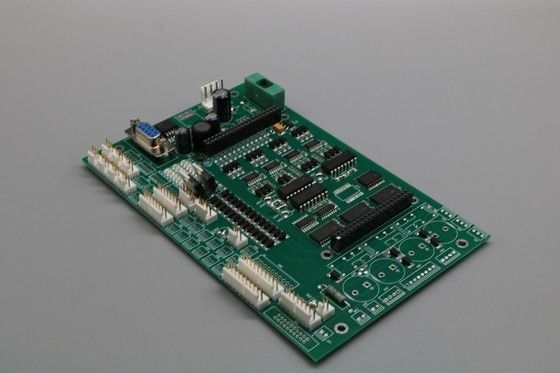

Foto di questo.Assemblaggio di circuiti stampati HDI 8 strati per telefono cellulare telefono cellulare con controllo di impedenza
Assemblaggio di circuiti stampati HDI 8 strati con controllo dell'impedenza Progettazione PCBA 1
Assemblaggio di circuiti stampati HDI 8 strati con controllo dell'impedenza Progettazione PCBA 2
Assemblaggio di circuiti stampati HDI 8 strati con controllo dell'impedenza Progettazione PCBA 3
Assemblaggio di circuiti stampati HDI 8 strati con controllo dell'impedenza Progettazione PCBA 4
