Disegni di circuiti stampati elettronici OEM PCB assemblaggio shenzhen per mini computer PCB 1 oz 1,6 mm

Disegni di circuiti stampati elettronici OEM PCB assemblaggio shenzhen per mini computer PCB 1 oz 1,6 mm



Specificità dettagliate:




Cosa può fare KAZ Circuit per voi:


• Progettazione PCB&PCBA
• Fabbricazione di PCB (prototipi, piccole e medie dimensioni, produzione in serie)
• Fornitura di componenti
• Assemblaggio PCB/SMT/DIP

Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:


• File Gerber, con specifiche dettagliate del PCB
• Elenco BOM (meglio con Excel fomart)
• Foto del PCBA (se hai già fatto questo PCBA)

Informazioni aziendali:
KAZ Circuit è un produttore professionale di PCB dalla Cina dal 2007, fornisce anche il servizio di assemblaggio PCB per i nostri clienti. Ora con circa 300 dipendenti. Certificato con ISO9001, TS16949, UL, RoHS.Siamo fiduciosi di fornire prodotti di qualità con prezzo diretto in fabbrica entro il tempo di consegna più veloce!

Capacità di produzione:




Capacità SMT





    Progettazione PCBA è il processo di creazione del layout e del posizionamento dei componenti per circuiti elettronici su una scheda di circuiti stampati.Progettazione PCBAè fondamentale per la buona fabbricazione e il buon funzionamento dei dispositivi elettronici.

I seguenti sono alcuni aspetti chiave della progettazione PCBA:

Schematica di cattura:
Definire la funzionalità e le connessioni dei circuiti elettronici.
Scegliere i componenti e l'imballaggio appropriati.
Garantisce un flusso logico e il rispetto delle regole di progettazione.
Disposizione del PCB:
Definire le dimensioni della tavola, la forma e la struttura dello strato.
Posizionare i componenti in modo ottimale per la funzionalità, la gestione termica e la produzione.
Cavi per collegare i componenti tenendo conto dell'integrità del segnale, della distribuzione dell'energia e della compatibilità elettromagnetica (EMC).
Incorporare linee guida di progettazione per la produzione (DFM).

Selezione e posizionamento dei componenti:
Selezionare i componenti in base ai requisiti elettrici, meccanici e ambientali.
Organizzare i componenti per ridurre al minimo le tracce, ottimizzare i percorsi del segnale e facilitare l'assemblaggio.
Considerare l'orientamento dei componenti, il raffreddamento e l'accesso per il test o il rifacimento.
Progettazione di potenza:
Progettazione di una rete di distribuzione di energia efficiente per rotaie a tensione diversa.
Implementare condensatori di disaccoppiamento, regolatori di tensione e altri circuiti di gestione dell'energia.
Assicurarsi di mettere a terra correttamente e ridurre al minimo il rumore/rivolte.
Integrità del segnale e CEM:
Controllare l'impedenza di tracciamento, il routing e la terminazione dei segnali digitali ad alta velocità.
Implementare schermature, filtri e altre tecniche per mitigare le interferenze elettromagnetiche (EMI).
Considerare la protezione da scarica elettrostatica (ESD).
Gestione termica:
Identificare i componenti di riscaldamento e fornire soluzioni di raffreddamento adeguate.
Incorporare vie termiche, dissipatori di calore e considerazioni di flusso d'aria.
Prova e fabbricabilità:
Incorporare punti di prova, saltatori e altre caratteristiche per facilitare le prove in circuito.
Seguire le linee guida DFM relative alla maschera di saldatura, alla serigrafia e ad altri aspetti relativi all'assemblaggio.

Progettazione PCBAin genere comporta l'uso di software CAD (computer-aided design) specializzati, come Altium Designer, Eagle o KiCad, per acquisire lo schema, disporre il PCB,e generare i file di produzione necessari.

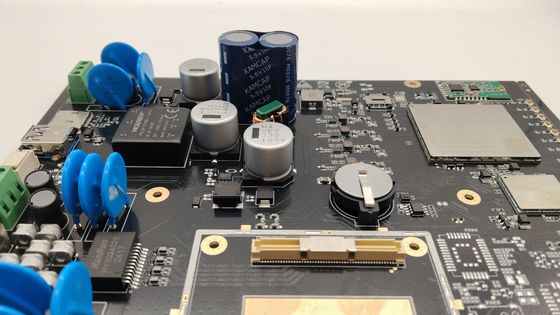

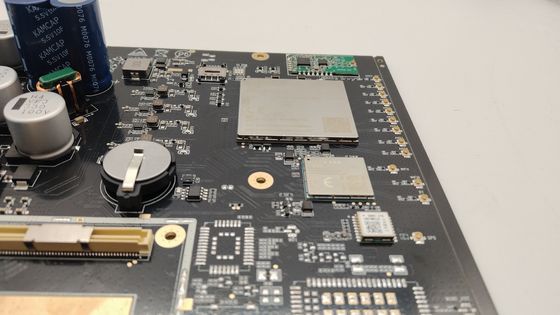

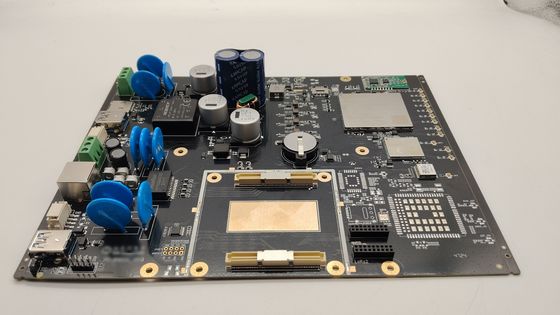

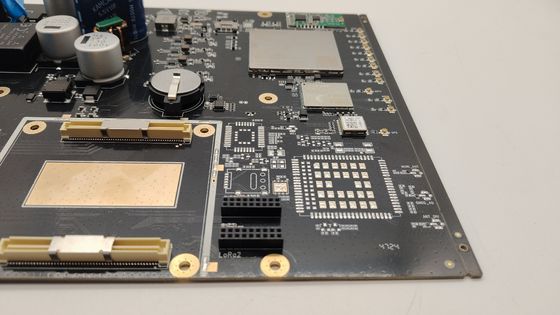

Foto di questo.Progettazione PCB PCBA per Mini Computer
