| Marchio: | KAZ Circuit |
| Numero di modello: | PCB-B-0014 |
| MOQ: | 1 PC |
| prezzo: | USD/pc |
| Condizioni di pagamento: | T/T, Western Union, Paypal |
| Capacità di approvvigionamento: | 20.000 metri quadri/mese |
PCBA Design FR4 94V0 PCB Board HDI Circuiti stampati 100% E-Testing 600 mm x 1200 mm
Specifiche dettagliate per questo 1spessore di.0 mm 1 oz verde somdask smart home circuito stampato PCB:
| Strati | 4 |
| Materiale | FR-4 |
| Spessore della scheda | 1.6 mm |
| Spessore del rame | 1 oz/l |
| Trattamento superficiale | ENIG 2u" |
| Venduto maschera e filtro di seta | Verde e bianco |
| Standard di qualità | Classe IPC 2, 100% di prova in E |
| Certificati | TS16949, ISO9001, UL, RoHS |
Cosa può fare KAZ per voi e la vostra azienda
Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le seguenti informazioni:
Progettazione PCBA è il processo di creazione del layout e del posizionamento dei componenti per circuiti elettronici su una scheda di circuiti stampati.Progettazione PCBALa ricerca scientifica è stata condotta da un gruppo di ricercatori che hanno studiato la possibilità diProgettazione PCBA:
Schematica di cattura:
Definire la funzionalità e le connessioni dei circuiti elettronici.
Scegliere i componenti e l'imballaggio appropriati.
Garantisce un flusso logico e il rispetto delle regole di progettazione.
Disposizione del PCB:
Definire le dimensioni della tavola, la forma e la struttura dello strato.
Posizionare i componenti in modo ottimale per la funzionalità, la gestione termica e la produzione.
Cavi per collegare i componenti tenendo conto dell'integrità del segnale, della distribuzione dell'energia e della compatibilità elettromagnetica (EMC).
Incorporare linee guida di progettazione per la produzione (DFM).
Selezione e posizionamento dei componenti:
Selezionare i componenti in base ai requisiti elettrici, meccanici e ambientali.
Organizzare i componenti per ridurre al minimo le tracce, ottimizzare i percorsi del segnale e facilitare l'assemblaggio.
Considerare l'orientamento dei componenti, il raffreddamento e l'accesso per il test o il rifacimento.
Progettazione di potenza:
Progettazione di una rete di distribuzione di energia efficiente per rotaie a tensione diversa.
Implementare condensatori di disaccoppiamento, regolatori di tensione e altri circuiti di gestione dell'energia.
Assicurarsi di mettere a terra correttamente e ridurre al minimo il rumore/rivolte.
Integrità del segnale e CEM:
Controllare l'impedenza di tracciamento, il routing e la terminazione dei segnali digitali ad alta velocità.
Implementare schermature, filtri e altre tecniche per mitigare le interferenze elettromagnetiche (EMI).
Considerare la protezione da scarica elettrostatica (ESD).
Gestione termica:
Identificare i componenti di riscaldamento e fornire soluzioni di raffreddamento adeguate.
Incorporare vie termiche, dissipatori di calore e considerazioni di flusso d'aria.
Prova e fabbricabilità:
Incorporare punti di prova, saltatori e altre caratteristiche per facilitare le prove in circuito.
Seguire le linee guida DFM relative alla maschera di saldatura, alla serigrafia e ad altri aspetti relativi all'assemblaggio.
Progettazione PCBAin genere comporta l'uso di software CAD (computer-aided design) specializzati, come Altium Designer, Eagle o KiCad, per acquisire lo schema, disporre il PCB,e generare i file di produzione necessari.
Progettazione PCBALa complessità varia a seconda delle esigenze del progetto, della densità dei componenti, della velocità del segnale e di altri fattori.Progettazione PCBArichiede una buona comprensione dei principi dei circuiti elettronici, dei processi di produzione e delle migliori pratiche di progettazione.

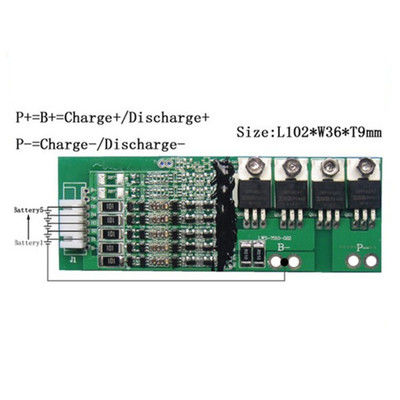

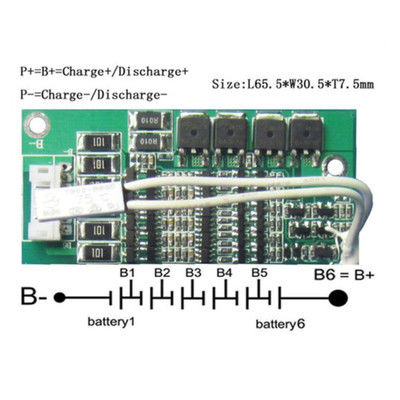

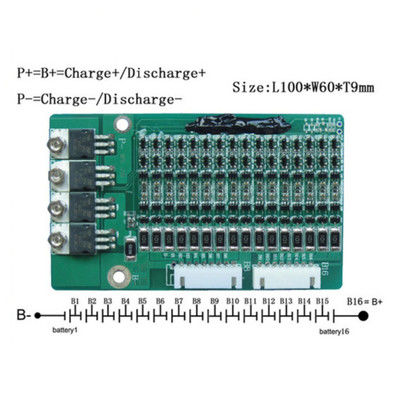

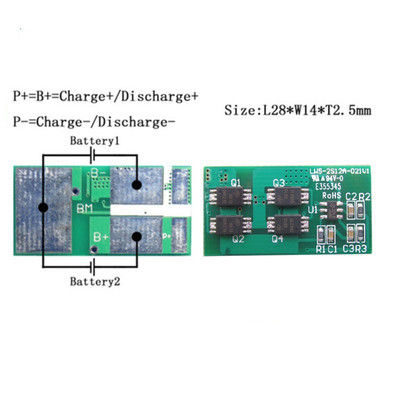

Foto più dettagliate per questo 4 strati ENIG 2u PCB di superficie FR4 con larghezza di linea min 3/3 mil/spazio
