Assemblaggio di circuiti stampati
Created with Pixso.

FR4 6 strato PCB 1.6mm 2OZ circuiti stampati Produttori di elettronica

FR4 6 strato PCB 1.6mm 2OZ circuiti stampati Produttori di elettronica

Marchio: Null
Numero di modello: KAZ
MOQ: 1 PCS
prezzo: 0.1-5 USD
Condizioni di pagamento: T/T, Western Union, Paypal
Capacità di approvvigionamento: 20000 metri
Informazioni dettagliate
Luogo di origine:
CINESE
Certificazione:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT ed IMMERSIONE:
Sostegno
Applicazione:
Macchina fotografica PCBA
Componenti:
Fornito dai clienti o fornito dal produttore
Prova del PWB:
AOI; 100%test per aperto e breve;
Prova di PCBA:
Raggi x, analisi funzionale
PCB:
HDI con il laser ed i fori sepolti
Soldmask:
Verde/Bule/nero/bianco
Materiale:
FR4
Superficie:
ENIG/HASL
Fabbricazione a partire da fibre sintetiche:
Nero
Strato:
6 Strati
Spessore:
1.6 mm
Imballaggi particolari:
Imballaggio sotto vuoto
Capacità di alimentazione:
20000 metri
Evidenziare:

FR4 6 PCB a strato

,

2 oz di circuiti stampati

,

Produttori di elettronica per circuiti stampati

Descrizione del prodotto

6 strati HDI assemblaggio di circuiti stampati senza piombo 1.6mm 1OZ



1Specificità dettagliate

Materiale FR4
Spessore della scheda 1.6 mm
Trattamento superficiale Senza piombo
Spessore del rame 1 / 1 / 1 / 1 / 1 / 10
Maschera di saldatura Verde
Fabbricazione a partire da fibre sintetiche Bianco
Il forino laser Min 4 Mill
Pannello Taglio in V



Introduzione:

Circuito elettronico Il dispositivo è utilizzato per collegare la SMT ((Surface Mounted Technolofy) e la DIP nella scheda di circuito stampato, chiamata anche PCBA.



Produzione:

Sia la SMT che la DIP sono mezzi di integrazione di componenti nella scheda PCB.La SMT non ha bisogno di fare buchi sul PCB, mentre è necessario che il DIP inserisca il perno del componente nel buco perforato.



SMT:

Il processo di produzione è il seguente: posizionamento della scheda PCB, stampa della pasta di saldatura, pasta e imballaggio,ritorno alla stufa da saldatura, infine l'ispezione.





2- Immagini.

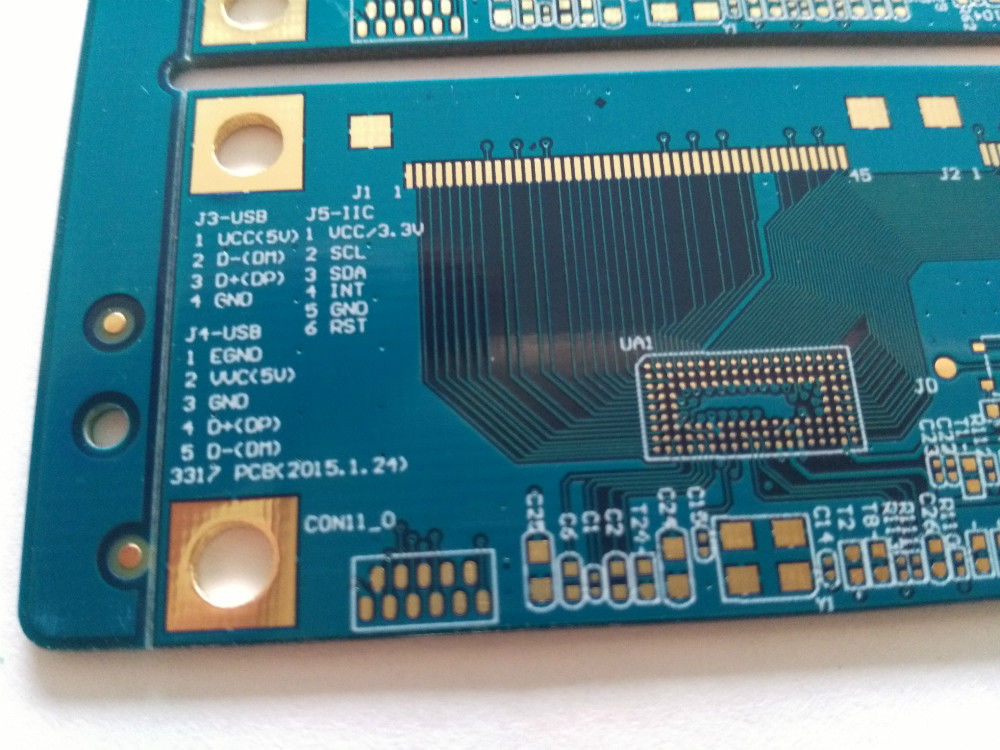

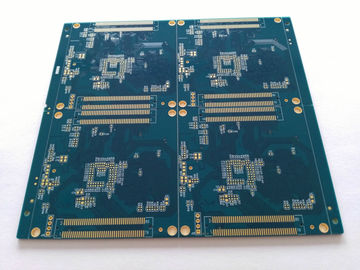

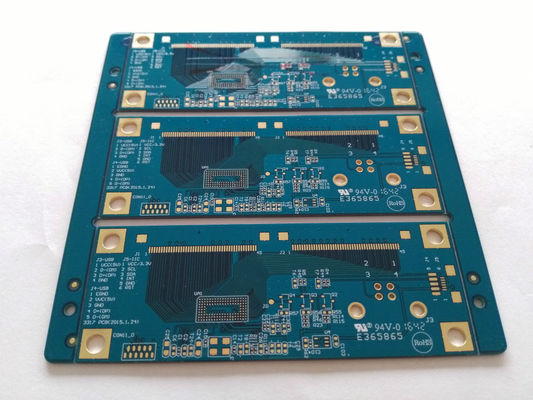

FR4 6 strato PCB 1.6mm 2OZ circuiti stampati Produttori di elettronica 0FR4 6 strato PCB 1.6mm 2OZ circuiti stampati Produttori di elettronica 1FR4 6 strato PCB 1.6mm 2OZ circuiti stampati Produttori di elettronica 2



Domande frequenti



D: Quali file usate nella fabbricazione di PCB?
A: Gerber o Eagle, elenco BOM, PNP e posizione dei componenti



D: È possibile offrire un campione?
A: Sì, possiamo personalizzare il campione per testare prima della produzione di massa



Q: Quando otterrò il preventivo dopo aver inviato Gerber, BOM e procedura di prova?
A: entro 6 ore per le offerte di PCB e circa 24-48 ore per le offerte di PCBA.



D: Come posso conoscere il processo di produzione del mio PCB?

A: 5-7 giorni per la produzione di PCB e l'acquisto di componenti, e 14 giorni per l'assemblaggio e il test di PCB.



D: Come posso assicurarmi della qualità del mio PCB?
R: Ci assicuriamo che ogni pezzo di prodotti PCB funzioni bene prima della spedizione. Li testeremo tutti secondo la vostra procedura di prova.
