8 strato HDI pcb fabbrica pcb assemblaggio shenzhen produttori di circuiti stampati

1Specificità dettagliate

MaterialeFR4
Spessore della scheda1.6 mm
Trattamento superficialeENIG 2U"
Spessore del rame1 / 1 / 1 / 1 / 1 / 1 / 1
Maschera di saldaturaVerde
Fabbricazione a partire da fibre sinteticheBianco
Il forino laser Min4 Mill
PannelloTaglio in V



Introduzione:

Assemblaggio di circuiti stampati Il dispositivo è utilizzato per collegare la SMT ((Surface Mounted Technolofy) e la DIP nella scheda di circuito stampato, chiamata anche PCBA.



Produzione:

Sia SMT che DIP sono mezzi di integrazione di componenti nella scheda PCB.La SMT non ha bisogno di fare buchi sul PCB, mentre è necessario che il DIP inserisca il perno del componente nel buco forato.



SMT:

Il processo di produzione è il seguente: posizionamento della scheda PCB, stampa della pasta di saldatura, pasta e imballaggio,ritorno alla stufa da saldatura, infine l'ispezione.




con un'intensità di calore inferiore o uguale a 50 W/cm3è il processo di riempimento e saldatura di componenti elettronici su un PCB per creare un dispositivo elettronico funzionaleIl processo di assemblaggio dei PCB comprende in genere le seguenti fasi:
Acquisto di componenti: il primo passo consiste nell'approvvigionamento e nell'acquisto dei componenti elettronici necessari per l'assemblaggio del PCB.connessioniI componenti possono essere acquistati da vari fornitori o distributori.
Fabbricazione di PCB: prima dell'assemblaggio, il PCB stesso deve essere fabbricato.e applicando le tracce di rame necessarieLa fabbricazione di PCB può essere effettuata utilizzando diverse tecniche come l'incisione, la fresatura o la stampa.
Posizionamento dei componenti: in questa fase i componenti elettronici sono montati sul PCB.I due metodi principali di posizionamento dei componenti sono la tecnologia di montaggio superficiale (SMT) e la tecnologia di foratura (THT)I componenti SMT vengono posizionati sulla superficie del PCB e saldati utilizzando le tecniche di saldatura con pasta di saldatura e di saldatura con reflow.I componenti THT hanno conduttori che passano attraverso i fori del PCB e sono saldati sul lato opposto.
Saldatura: una volta che i componenti sono posizionati sul PCB, viene eseguito il processo di saldatura per creare connessioni elettriche e meccaniche.La saldatura può essere eseguita con vari metodi come la saldatura a reflow (per i componenti SMT), saldatura a onde (per componenti THT) o saldatura manuale (per componenti specifici o rilavorazioni).
Ispezione e collaudo: dopo la saldatura, il PCB assemblato viene sottoposto a ispezione e collaudo per garantire la qualità e la funzionalità del dispositivo elettronico.Ispezione a raggi X, test funzionali e altri metodi possono essere impiegati per individuare eventuali difetti o guasti.
Assemblaggio finale: una volta verificato il corretto funzionamento dell'assemblaggio PCB, esso può essere ulteriormente integrato nell'assemblaggio finale del prodotto.impianto di chiusura, e connessione ad altri sottosistemi o componenti.
Il processo di assemblaggio dei PCB può variare a seconda dei requisiti specifici, degli standard del settore e delle capacità di produzione del produttore o della casa di assemblaggio.tecniche avanzate quali la saldatura selettiva, l'applicazione di un rivestimento conforme e le procedure di prova possono essere impiegate in base alla complessità e alla funzionalità del dispositivo elettronico da assemblare.


2- Immagini.

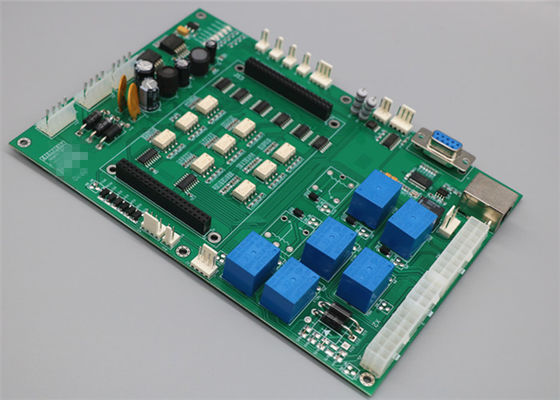

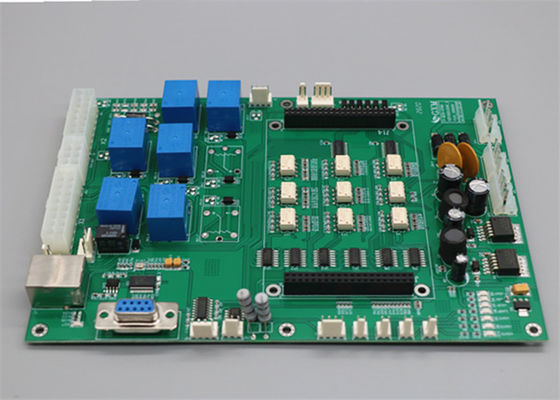

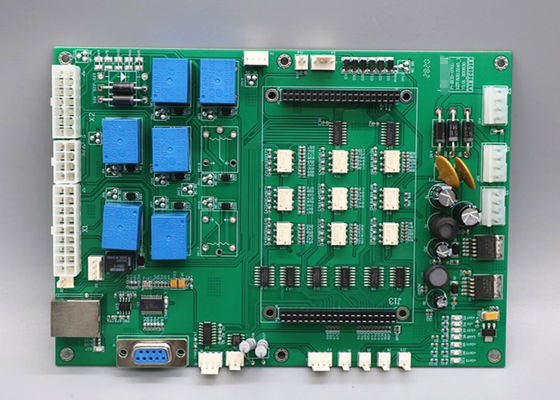

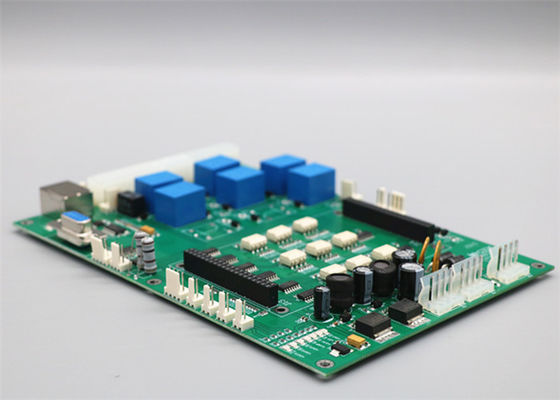

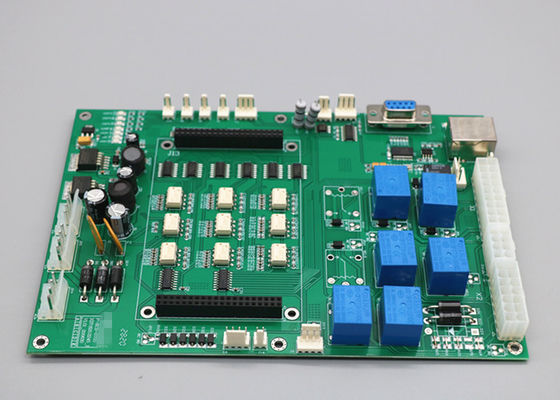

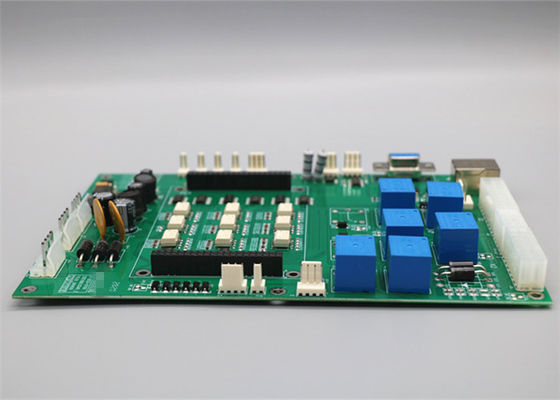

8 strato HDI pcb fabbrica pcb assemblaggio shenzhen produttori di circuiti stampati 08 strato HDI pcb fabbrica pcb assemblaggio shenzhen produttori di circuiti stampati 18 strato HDI pcb fabbrica pcb assemblaggio shenzhen produttori di circuiti stampati 28 strato HDI pcb fabbrica pcb assemblaggio shenzhen produttori di circuiti stampati 38 strato HDI pcb fabbrica pcb assemblaggio shenzhen produttori di circuiti stampati 48 strato HDI pcb fabbrica pcb assemblaggio shenzhen produttori di circuiti stampati 58 strato HDI pcb fabbrica pcb assemblaggio shenzhen produttori di circuiti stampati 6
