| Marchio: | KAZ |
| Numero di modello: | KAZA-013 |
| MOQ: | 1 unità |
| Condizioni di pagamento: | Western Union, T/T, L/C, D/P, MoneyGram |
| Capacità di approvvigionamento: | 100000 pezzi |
Disegno PCB per assemblaggio PCB personalizzato
1. Caratteristiche
1Servizio OEM One Stop, Made in Shenzhen in Cina
2. Prodotto da Gerber File e BOM Lista dal Cliente
3. Materiale FR4, conforme alla norma 94V0
4. supporto tecnologico SMT, DIP
5. HASL senza piombo, protezione dell'ambiente
6. UL, CE, RoHS Conforme
7Spedizione DHL, UPS, TNT, EMS o richiesta del cliente
2. PCBACapacità tecnica
| SMT | Precisione della posizione: 20 um |
| Dimensione dei componenti:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Altezza massima dei componenti:25 mm | |
| Dimensione massima del PCB:680×500 mm | |
| Dimensione minima del PCB:non limitata | |
| Spessore del PCB:0.3 a 6 mm | |
| Peso dei PCB:3 kg | |
| Soldiere d'onda | Larghezza massima del PCB: 450 mm |
| Larghezza minima del PCB: non limitata | |
| Altezza dei componenti: 120 mm superiore/Bot 15 mm | |
| Sottosoldato | Tipo di metallo: parte, intera, intarsiata, laterale |
| Materiale metallico: rame, alluminio | |
| Rifinitura superficiale: rivestimento Au, rivestimento a fette, rivestimento Sn | |
| Frequenza della vescica aerea: inferiore al 20% | |
| Pressa-fit | Intervallo di pressione: 0-50KN |
| Dimensioni massime del PCB: 800X600 mm | |
| Esame | TIC,Volo di sonda,Burn-in,test di funzione,ciclo di temperatura |

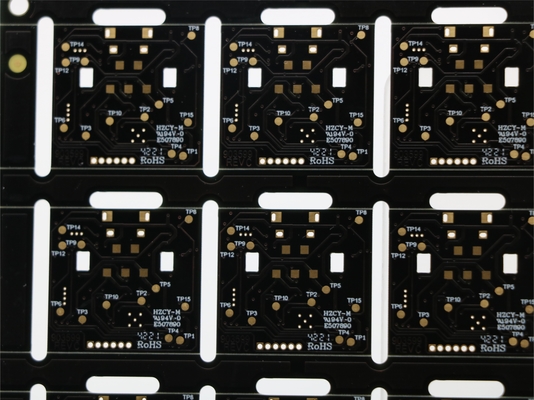

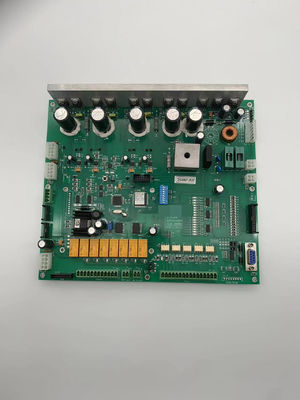

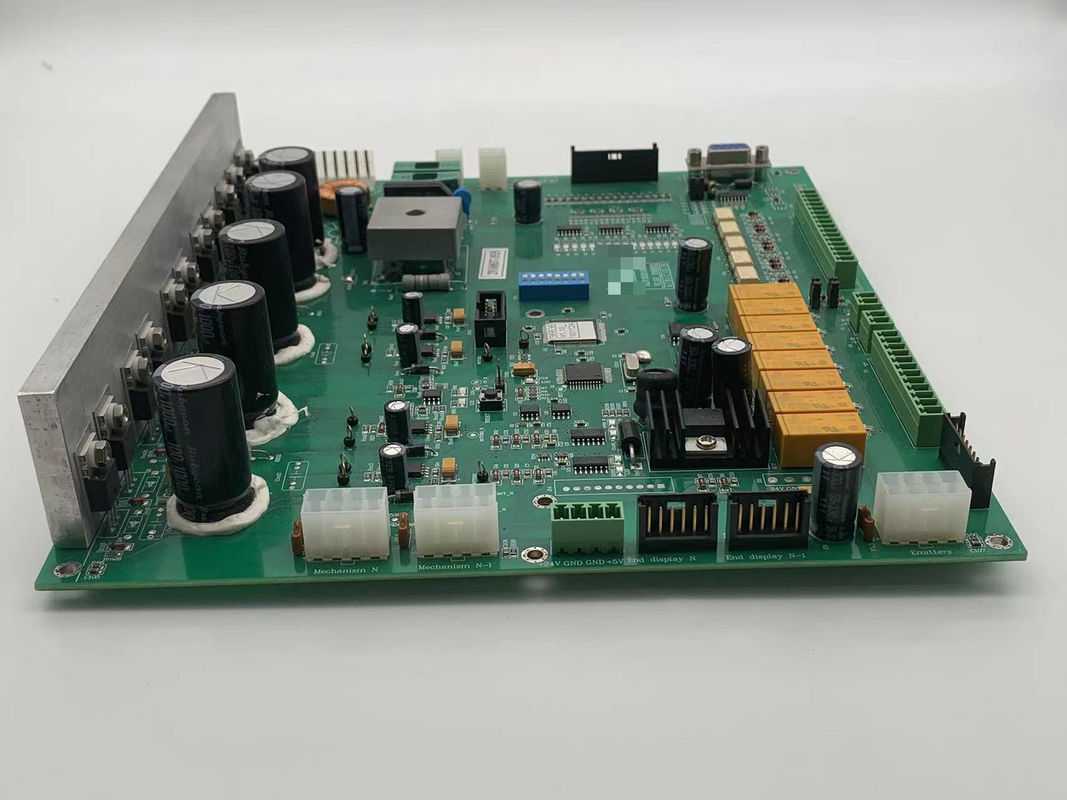

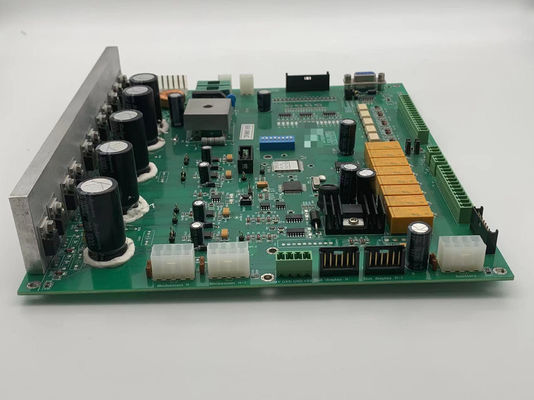

2. PCBA Pictures
