DIP PCBA produttori di circuiti stampati PCB elettronica Servizio IPC Classe 2 4 Strato Spessore 1,2 mm

DIP PCBA produttori di circuiti stampati PCB elettronica Servizio IPC Classe 2 4 Strato Spessore 1,2 mm

Marchio:	KAZ
Numero di modello:	KAZA-080
MOQ:	1 unità
Condizioni di pagamento:	Western Union, T/T, L/C, D/P, MoneyGram
Capacità di approvvigionamento:	100000 pezzi

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

UL/ROHS/ ISO9001

Nome del prodotto:

PCBA

Luogo di origine:

Guangdong, Cina

Min. Spaziatura della linea:

3 Mil (0,075 mm)

Min. Dimensione del foro:

3mil (0,075 mm)

Marca:

OEM

Acquisto di componenti:

Assemblaggio SMT DIP:

Supporto

Tipo:

Assemblaggio SMT

Silkscreen:

Bianco

Maschera venduta:

Rosso/Nero/Verde

Materiale:

FR4

Superficie:

ENIG/HASL

Rame:

2oz

Strato:

6 strati

Imballaggi particolari:

P/P

Capacità di alimentazione:

100000 pezzi

Evidenziare:

Servizio dell'Assemblea del PWB della IMMERSIONE

servizio dell'Assemblea del PWB di 1.2mm

Servizio dell'Assemblea del PWB della classe 2 di IPC

Descrizione del prodotto

Materiale FR4 2oz 4 strati Assemblaggio PCB BGA Trattamento superficiale HASL ENIG

Assemblaggio di schede a circuito elettronico PCB SMT

1. Caratteristiche

Servizio OEM unico, prodotto a Shenzhen, Cina
Prodotto da file Gerber e distinta base (BOM) del cliente
Materiale FR4, conforme allo standard 94V0
Supporto tecnologia SMT, DIP
HASL senza piombo, protezione ambientale
Conforme a UL, CE, ROHS
Spedizione tramite DHL, UPS, TNT, EMS o in base alle esigenze del cliente

2. Capacità tecnica PCBA

SMT	Precisione di posizionamento: 20 um
	Dimensioni componenti: 0,4×0,2 mm (01005) —130×79 mm, Flip-CHIP, QFP, BGA, POP
	Altezza massima componente: 25 mm
	Dimensione massima PCB: 680×500 mm
	Dimensione minima PCB: senza limiti
	Spessore PCB: da 0,3 a 6 mm
	Peso PCB: 3 kg
Saldatura a onda	Larghezza massima PCB: 450 mm
	Larghezza minima PCB: senza limiti
	Altezza componente: Superiore 120 mm/Inferiore 15 mm
Saldatura a sudore	Tipo di metallo: parte, intero, intarsio, gradino
	Materiale metallico: Rame, Alluminio
	Finitura superficiale: placcatura Au, placcatura argento, placcatura Sn
	Tasso di bolle d'aria: inferiore al 20%
Press-fit	Gamma di pressione: 0-50KN
Press-fit	Dimensione massima PCB: 800X600 mm
Test	ICT, sonda volante, burn-in, test funzionale, cicli termici

3. Specifiche del servizio di assemblaggio PCB

1	Strato	1-30 strati
2	Materiale	FR-4, CEM-1, CEM-3, Hight TG, FR4 senza alogeni, FR-1, FR-2, Alluminio
3	Spessore scheda	0,2 mm-7 mm
4	Lato scheda finito massimo	500 mm*500 mm
5	Dimensione minima foro forato	0,25 mm
6	Larghezza minima linea	0,075 mm (3 mil)
7	Spaziatura minima linea	0,075 mm (3 mil)
8	Finitura/trattamento superficiale	HALS/HALS senza piombo, stagno chimico, oro chimico, oro a immersione, argento/oro a immersione, Osp, placcatura in oro
9	Spessore rame	0,5-4,0 once
10	Colore maschera di saldatura	verde/nero/bianco/rosso/blu/giallo
11	Imballaggio interno	Imballaggio sottovuoto, sacchetto di plastica
12	Imballaggio esterno	Imballaggio in cartone standard
13	Tolleranza fori	PTH:±0,076, NTPH:±0,05
14	Certificato	UL, ISO9001, ISO14001, ROHS, CQC
15	Profilatura Punzonatura	Routing, V-CUT, Smussatura
16	Servizio di assemblaggio	Fornire servizi OEM per tutti i tipi di assemblaggio di schede a circuito stampato

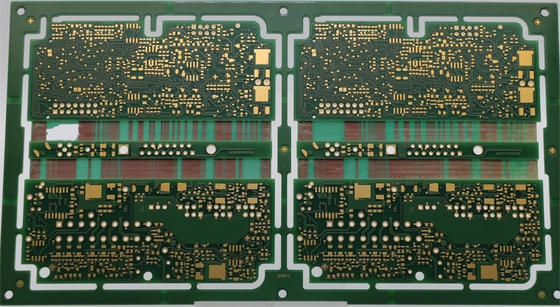

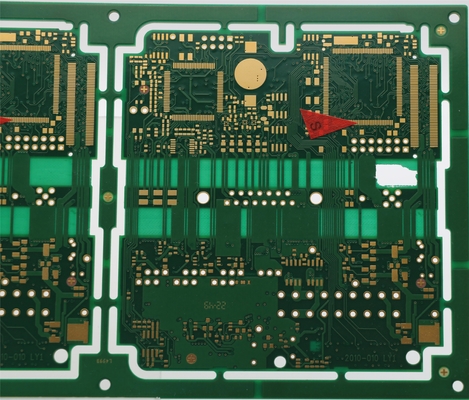

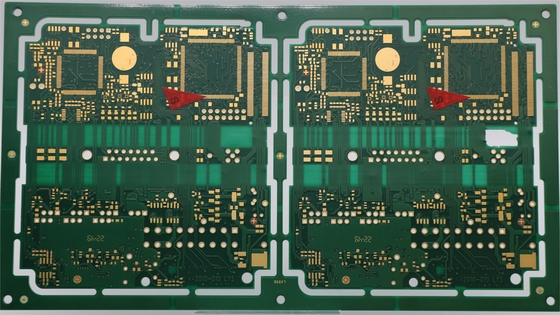

4. Immagini PCBA

DIP PCBA produttori di circuiti stampati PCB elettronica Servizio IPC Classe 2 4 Strato Spessore 1,2 mm 0

Applicazioni dei prodotti:

Comunicazione Telecom
Elettronica di consumo
Monitor di sicurezza
Elettronica per veicoli
Casa intelligente
Controlli industriali
Militare e difesa
Automotive
Casa intelligente
Automazione industriale
Dispositivi medici
Nuova energia
E così via

FAQ

Q1: Sei una fabbrica o una società commerciale?

-----Siamo una fabbrica, la nostra azienda vende principalmente servizi di assemblaggio PCB
Q2: Accettate ordini di esempio?

------Sì, possiamo accettare ordini di esempio.
Q3: Qual è la tua politica di garanzia?

-----Offriamo 2 anni di garanzia. Per merci difettose non dovute a motivi personali, le sostituiremo.
Q4: Quali sono i tuoi termini di pagamento?

------Accettiamo T/T in anticipo, paypal o garanzia commerciale alibaba.
Q5: Qual è il tempo di consegna per l'ordine di massa?

------Normalmente, ci vogliono circa 20-35 giorni, a seconda della quantità dell'ordine.
