| Marchio: | NA |
| Numero di modello: | Na |
| MOQ: | 1pcs |
| prezzo: | 0.1usd/pcs |
| Condizioni di pagamento: | T/T, MoneyGram |
| Capacità di approvvigionamento: | 10000pcs mensile |
Descrizione diServizio di assemblaggio PCB

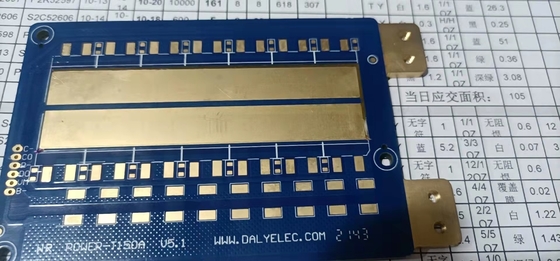

Questa scheda è un circuito stampato a blocchi di rame incorporato TG FR4 a 6 strati.
Man mano che il volume dei componenti elettronici diventa sempre più piccolo, la dimensione del circuito stampato (PCB) continua a diminuire e gli schemi di progettazione del percorso diventano sempre più centralizzati.A causa dell'aumento di potenza dei dispositivi elettronici, la capacità di riscaldamento del PCB è troppo grande, il che influisce sulla durata, sull'invecchiamento e persino sull'invalidità dei dispositivi elettronici.
Specifica diServizio di assemblaggio PCB
| 1 | Strato | 1-30 strati |
| 2 | Materiale | FR-4, alta TG, FR4 senza alogeni, |
| 3 | Spessore tavola | 0,2 mm-7 mm |
| 4 | Lato bordo max.finito | 510mm*1200mm |
| 5 | Dimensione minima del foro | 0,25 mm |
| 6 | Larghezza min.linea | 0,075 mm (3mil) |
| 7 | Interlinea min | 0,075 mm (3mil) |
| 8 | Finitura/trattamento superficiale | HALS/HALS senza piombo, Stagno chimico, Oro chimico, Oro per immersione Argento/Oro per immersione, Osp, Placcatura in oro |
| 9 | Spessore rame | 0,5-4,0 once |
| 10 | Colore della maschera di saldatura | verde/nero/bianco/rosso/blu/giallo |
| 11 | Imballaggio interno | Confezionamento sottovuoto, sacchetto di plastica |
| 12 | Imballaggio esterno | Imballaggio standard in cartone |
| 13 | Tolleranza del foro | PTH:±0,076, NTPH:±0,05 |
| 14 | Certificato | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Punzonatura di profilatura | Fresatura, V-CUT, Smussatura |
| 16 | Servizio di montaggio | Fornire il servizio OEM a tutti i tipi di assemblaggio di circuiti stampati |
Capacità del prodotto di assemblaggio PCB (SMT).
| Capacità SMT | |
| Articolo SMT | Capacità |
| PCB max.taglia | 510mm*1200mm(SMT) |
| Componente chip | Pacchetto 0201, 0402, 0603, 0805, 1206 |
| Spazio min.pin di IC | 0,1 mm |
| min.spazio di BGA | 0,1 mm |
| Max.precision dell'assemblea di CI | ±0,01 mm |
| Capacità di montaggio | ≥8 milioni di piot/giorno |
| Capacità SMT | 7 linee di produzione SMT |
| Capacità DIP | 2 linee di produzione DIP |
| Test di montaggio | Bridge test, AOI test, X-Ray test, ICT (In Circuit Test), FCT (Functional Circuit Test) |
FCT (test funzionale del circuito) |
Test di corrente, test di tensione, test di alta e bassa temperatura, test di impatto di caduta, test di invecchiamento, test di impermeabilità, test di tenuta e così via. È possibile eseguire diversi test in base alle proprie esigenze. |
Applicazione dei prodotti:
1, Telecomunicazione
2, Elettronica di consumo
3, monitor di sicurezza
4, Elettronica del veicolo
5, Casa intelligente
6, Controlli industriali
7, militare e difesa
8, automobilistico
9, Automazione industriale
10, Dispositivi Medici
11, Nuova Energia
E così via
Vantaggio diServizio di assemblaggio PCB
• Responsabilità rigorosa del prodotto, tenendo conto dello standard IPC-A-160
• Pretrattamento ingegneristico prima della produzione
• Controllo del processo di produzione (5 Ms)
• E-test al 100%, ispezione visiva al 100%, inclusi IQC, IPQC, FQC, OQC
• Ispezione AOI al 100%, inclusi raggi X, microscopio 3D e ICT
• Test ad alta tensione, test di controllo dell'impedenza
• Microsezione, capacità di saldatura, stress test termico, shocking test
Servizi OEM/ODM/EMS per PCBA:
· PCBA, assemblaggio scheda PCB: SMT e PTH e BGA
· PCBA e design della custodia
· Approvvigionamento e acquisto di componenti
· Prototipazione rapida
· Stampaggio materie plastiche
· Stampaggio lamiere
· Assemblea finale
· Test: AOI, In-Circuit Test (ICT), Functional Test (FCT)
· Sdoganamento per importazione materiale ed esportazione prodotto
Ora siamo stati una fabbrica in grado di fornire un servizio one-stop,
dalla produzione del PCB, dall'acquisto dei componenti all'assemblaggio dei componenti.
Con oltre 15 anni di esperienza nella produzione di PCB e nell'assemblaggio di PCB, KAZ Circuit offre opzioni di produzione flessibili che si adattano agli obiettivi di costo, ai requisiti di consegna e alle fluttuazioni delle richieste di volume.
