Assemblaggio di circuiti stampati
Created with Pixso.

FR4 6 Assemblea blu del circuito stampato di strato 1.6mm 1OZ Soldermask

FR4 6 Assemblea blu del circuito stampato di strato 1.6mm 1OZ Soldermask

Marchio: Null
Numero di modello: KAZ
MOQ: 1pcs
prezzo: 0.1-5 USD
Condizioni di pagamento: T/T, Western Union, Paypal
Capacità di approvvigionamento: 20000 metri
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT ed IMMERSIONE:
Supporto
Applicazione:
Macchina fotografica PCBA
Componenti:
Fornito dai clienti o fornito dal produttore
Prova del PWB:
AOI; 100%test per aperto e breve;
Prova di PCBA:
Raggi x, analisi funzionale
PWB:
HDI con il laser ed i fori sepolti
Materiale:
FR4
Superficie:
ENIG/HASL
Soldermask:
Verde/rosso/blu/nero
Imballaggi particolari:
Imballaggio sotto vuoto
Capacità di alimentazione:
20000 metri
Evidenziare:

Assemblea del circuito stampato 1OZ

,

Assemblea del circuito stampato di 1.6mm

,

FR4 circuito di 6 strati

Descrizione del prodotto

FR4 6 Assemblea blu del circuito stampato di strato 1.6mm 1OZ Soldermask



1. Specifiche dettagliate


Materiale  FR4
Spessore del bordo 1.6mm
Trattamento di superficie Senza piombo
Spessore di rame 1/1/1/1/1/1OZ
SoldermaskBlu
Silkscreen Bianco
Min Laser Drill Hole Mulino 4
PannelloV tagliato



Introduzione:

Assemblea del circuito stampato per tappare SMT (Technolofy montato di superficie) e la IMMERSIONE nel circuito stampato, inoltre ha chiamato PCBA.



Produzione:

Sia SMT che la IMMERSIONE sono mezzi di integrazione delle componenti nel bordo del PWB. La differenza principale è che SMT non ha bisogno di ai luoghi di perforazione sul PWB, mentre è nacessary affinchè la IMMERSIONE inserisca il perno della componente il luogo di perforazione.



SMT:

Principale utilizzazione la pasta per imballare la macchina per attaccare alcune micro componenti il bordo del PWB. Il processo di produzione è come segue: posizionamento del bordo del PWB, stampa della pasta della lega per saldatura, pasta e pacchetto, ritorno alla stufa di saldatura, infine ispezione.





2. Immagini

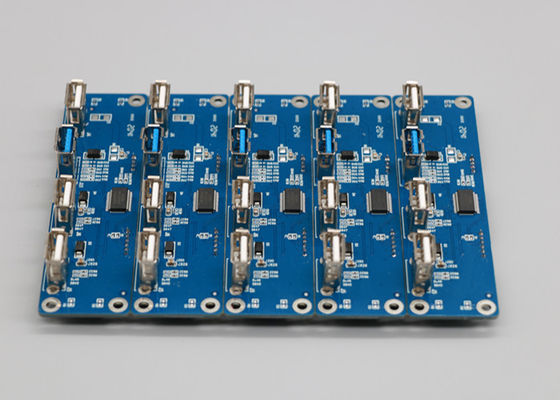

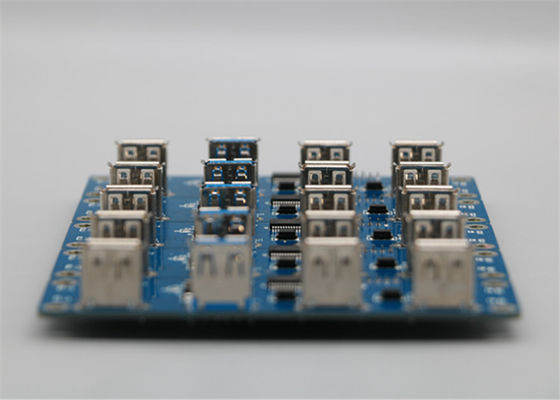

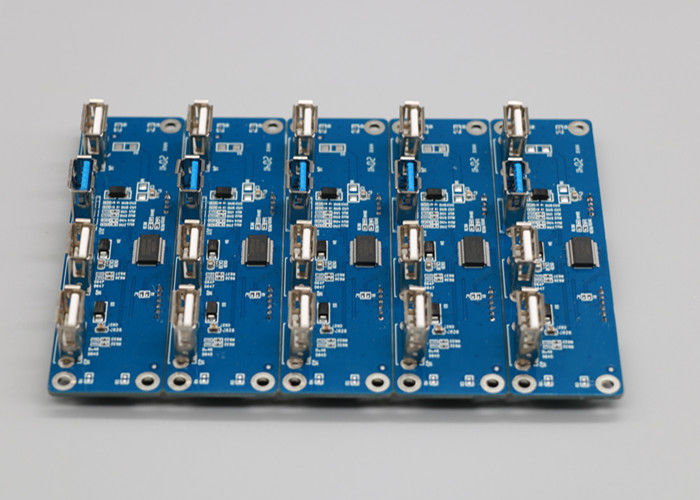

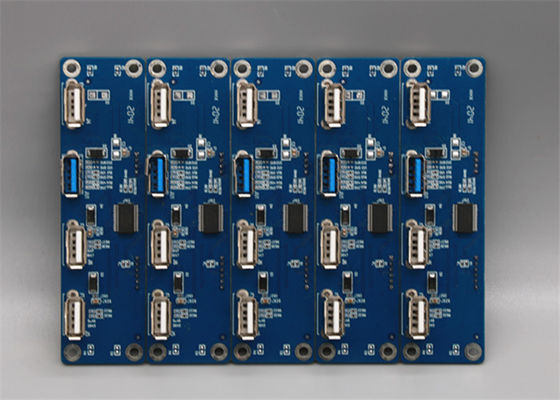

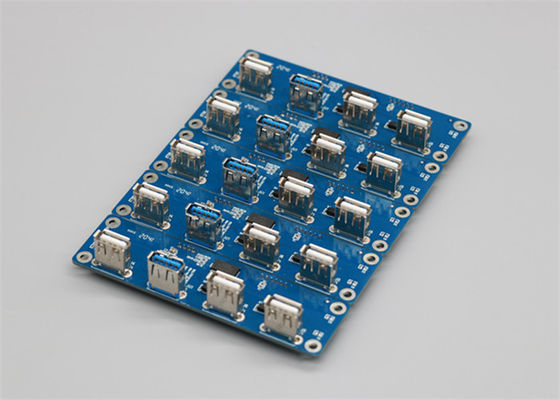

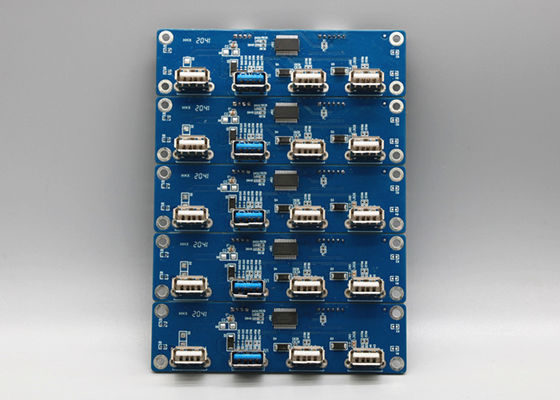

FR4 6 Assemblea blu del circuito stampato di strato 1.6mm 1OZ Soldermask 0FR4 6 Assemblea blu del circuito stampato di strato 1.6mm 1OZ Soldermask 1FR4 6 Assemblea blu del circuito stampato di strato 1.6mm 1OZ Soldermask 2FR4 6 Assemblea blu del circuito stampato di strato 1.6mm 1OZ Soldermask 3FR4 6 Assemblea blu del circuito stampato di strato 1.6mm 1OZ Soldermask 4

FAQ



Q: Che archivi utilizzate nel montaggio del PWB?
: Gerber o Eagle, elenco di BOM, PNP e posizione delle componenti



Q: È possibile voi potrebbe offrire il campione?
: Sì, possiamo abitudine voi provare per provare prima di fabbricazione in serie



Q: Quando otterrò la citazione dopo Gerber inviato, BOM ed il metodo di prova?
: Entro 6 ore per la citazione del PWB ed intorno 24-48 ore per la citazione di PCBA.



Q: Come posso conoscere il processo della mia produzione del PWB?

: 5-7days per produzione e le componenti del PWB che acquistano e 14 giorni per l'assemblea e le prove del PWB.



Q: Come posso assicurarmi la qualità del mio PWB?
: Ci assicuriamo che ogni pezzo di prodotti del PWB funzioni molto prima di trasporto. Proveremo tutti secondo il vostro metodo di prova.
