Elettronica FR4 Materiale a basso costo PCBA verde Prototipo di circuito stampato PCB
Caratteristiche
1Servizio OEM One Stop, Made in Shenzhen in Cina
2. Prodotto da Gerber File e BOM Lista dal Cliente
3. Materiale FR4, conforme alla norma 94V0
4. supporto tecnologico SMT, DIP
5. HASL senza piombo, protezione dell'ambiente
6. UL, CE, RoHS Conforme
7Spedizione DHL, UPS, TNT, EMS o richiesta del cliente
PCBA Capacità tecnica
| SMT | Precisione della posizione: 20 um |
| Dimensione dei componenti:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Altezza massima dei componenti:25 mm | |
| Dimensione massima del PCB:680×500 mm | |
| Dimensione minima del PCB:non limitata | |
| Spessore del PCB:0.3 a 6 mm | |
| Peso dei PCB:3 kg | |
| Soldiere d'onda | Larghezza massima del PCB: 450 mm |
| Larghezza minima del PCB: non limitata | |
| Altezza dei componenti: 120 mm superiore/Bot 15 mm | |
| Sottosoldato | Tipo di metallo: parte, intera, intarsiata, laterale |
| Materiale metallico: rame, alluminio | |
| Rifinitura superficiale: rivestimento Au, rivestimento a fette, rivestimento Sn | |
| Frequenza della vescica aerea: inferiore al 20% | |
| Pressa-fit | Intervallo di pressione: 0-50KN |
| Dimensioni massime del PCB: 800X600 mm | |
| Esame | Tecnologia dell'informazione e della comunicazione, volo di sonde, combustione, prova di funzione, ciclo di temperatura |
Processo di assemblaggio del prototipo di PCB
Progettazione e produzione di PCB:
Lavorare con i progettisti di PCB per creare schemi e layout perprototipi di PCB.
Completare la progettazione del PCB, tenendo conto del posizionamento dei componenti, del tracciamento delle tracce e di eventuali requisiti speciali.
Inviare i file di progettazione al produttore di PCB per la prototipazione rapida.
Ricevi il nudoPCB prototipoda parte del fabbricante e controllare eventuali difetti.
Acquisto di componenti:
Identificare i componenti elettronici richiesti come IC, resistori, condensatori e connettori.
Acquistare i componenti necessari, di solito da un distributore o da una fonte online che offre componenti in piccole quantità.
Assicurarsi che i componenti siano compatibili con la progettazione del PCB e soddisfino le specifiche del progetto.
Assemblaggio manuale del PCB:
Preparare il PCB per l'assemblaggio pulendo la superficie e applicando la pasta di saldatura sui pad dei componenti.
I componenti vengono posizionati e saldati manualmente sul PCB utilizzando un saldatore o una stazione di rielaborazione ad aria calda.
Ispezionare visivamente il PCB assemblato per assicurare il corretto posizionamento dei componenti e le giunzioni di saldatura.
Processo di assemblaggio automatico facoltativo:
Per i prototipi di grandi quantità o per i PCB più complessi, si dovrebbe considerare l'impiego di un sistema di controllo semi-automatico o automatico.
Processo di assemblaggio come:
Impressione a stencil per applicazioni di pasta di saldatura
Macchine per la raccolta e la collocazione di componenti
Saldatura a reflusso in forno a convezione
Test e risoluzione dei problemi:
Eseguire vari test per verificarePCB prototipofunzionalità e affidabilità, quali:
Prova elettrica (ad es. misurazione della continuità, della resistenza, della tensione e della corrente)
Test funzionali per garantire che i PCB soddisfino le specifiche di progettazione
Risolvere eventuali problemi riscontrati durante le prove e apportare le modifiche necessarie alla progettazione o al processo di assemblaggio del PCB.
Progettazione e assemblaggio iterativi:
effettuare le modifiche di progettazione necessarie al PCB sulla base dei risultati delle prove e dei feedback.
Ripetere il processo di produzione e assemblaggio con un progetto aggiornato.
Continuare questo processo iterativo fino alPCB prototiposoddisfa tutte le specifiche e gli obiettivi di prestazione richiesti.
Imballaggio finale e documentazione:
ImballaggioPCB prototipoper la conservazione e la spedizione sicure.
Fornire la documentazione necessaria, quali istruzioni di montaggio, schemi e rapporti di prova.
Considerazioni chiave per la costruzione di prototipi di PCB:
L'accento è posto su una rapida trasformazione e sulla flessibilità per adattarsi ai cambiamenti di progetto
Produrre prototipi iniziali utilizzando tecniche di assemblaggio manuale come la saldatura a fori.
Utilizzare l'acquisto di componenti a basso volume per supportare il processo di prototipazione
Eseguire test approfonditi e risoluzione dei problemi per identificare e risolvere i problemi di progettazione o assemblaggio
Stretta collaborazione tra progettisti di PCB, assemblatori e parti interessate al progetto
IlPCB prototipoIl processo di assemblaggio è fondamentale per convalidare il progetto, identificare eventuali problemi e migliorare il prodotto prima di entrare in piena produzione.Permette una rapida iterazione e sperimentazione per garantire che il progetto finale del PCB soddisfi i requisiti del progetto.

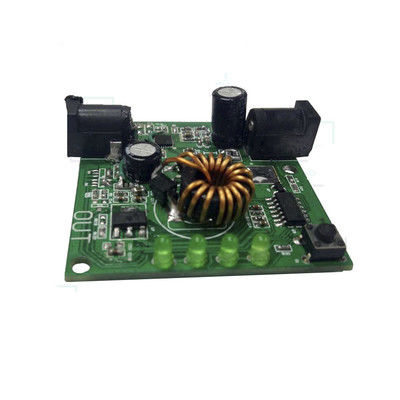

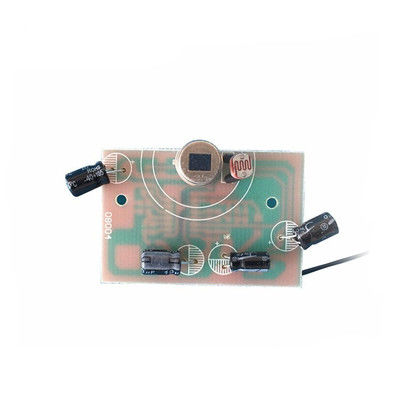

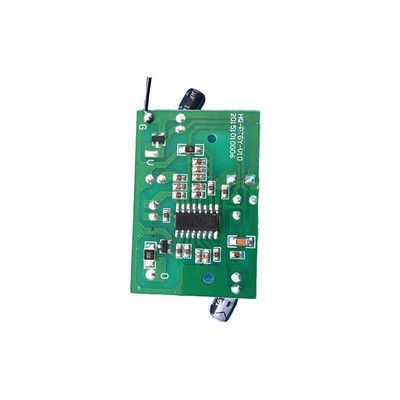

Immagini PCBA
