SEM Car Player Prototype pcb assembly shenzhen Custom printed circuit boards,Support SMT DIP assembly,UL/ROHS/ISO9001 Prototype PCB assembly

SEM Car Player Prototype pcb assembly shenzhen Custom printed circuit boards,Support SMT DIP assembly,UL/ROHS/ISO9001

Caratteristiche

• Servizio OEM One Stop, Made in Shenzhen in Cina
• Prodotto da Gerber File e BOM List dal Cliente
• Materiale FR4, conforme alla norma 94V0
• SMT, supporto tecnologico DIP
• HASL senza piombo, protezione dell'ambiente
• Conformità UL, CE, ROHS
• Spedizione DHL, UPS, TNT, EMS o richiesta del cliente

PCBCapacità tecnica

Processo di assemblaggio del prototipo di PCB

Progettazione e produzione di PCB:
Lavorare con i progettisti di PCB per creare schemi e layout perPCB prototipo.
Completare la progettazione del PCB, tenendo conto del posizionamento dei componenti, del tracciamento delle tracce e di eventuali requisiti speciali.
Inviare i file di progettazione al produttore di PCB per la prototipazione rapida.
Ricevi il nudoPCB prototipoda parte del fabbricante e controllare eventuali difetti.

Acquisto di componenti:
Identificare i componenti elettronici richiesti come IC, resistori, condensatori e connettori.
Acquistare i componenti necessari, di solito da un distributore o da una fonte online che offre componenti in piccole quantità.
Assicurarsi che i componenti siano compatibili con la progettazione del PCB e soddisfino le specifiche del progetto.

Assemblaggio manuale del PCB:
Preparare il PCB per l'assemblaggio pulendo la superficie e applicando la pasta di saldatura sui pad dei componenti.
I componenti vengono posizionati e saldati manualmente sul PCB utilizzando un saldatore o una stazione di rielaborazione ad aria calda.
Ispezionare visivamente il PCB assemblato per assicurare il corretto posizionamento dei componenti e le giunzioni di saldatura.

Processo di assemblaggio automatico facoltativo:
Per le quantità di prototipi più grandi o per i PCB più complessi, è opportuno utilizzare un processo di assemblaggio semiautomatico o automatizzato come:
Impressione a stencil per applicazioni di pasta di saldatura
Macchine per la raccolta e la collocazione di componenti
Saldatura a reflusso in forno a convezione

Test e risoluzione dei problemi:
Eseguire vari test per verificarePCB prototipofunzionalità e affidabilità, quali:
Prova elettrica (ad es. misurazione della continuità, della resistenza, della tensione e della corrente)
Test funzionali per garantire che i PCB soddisfino le specifiche di progettazione
Risolvere eventuali problemi riscontrati durante le prove e apportare le modifiche necessarie alla progettazione o al processo di assemblaggio del PCB.

Progettazione e assemblaggio iterativi:
effettuare le modifiche di progettazione necessarie al PCB sulla base dei risultati delle prove e dei feedback.
Ripetere il processo di produzione e assemblaggio con un progetto aggiornato.
Continuare questo processo iterativo fino alPCB prototiposoddisfa tutte le specifiche e gli obiettivi di prestazione richiesti.

Imballaggio finale e documentazione:
ImballaggioPCB prototipoper la conservazione e la spedizione sicure.
Fornire la documentazione necessaria, quali istruzioni di montaggio, schemi e rapporti di prova.

Considerazioni chiave per la costruzione di prototipi di PCB:

L'accento è posto su una rapida trasformazione e sulla flessibilità per adattarsi ai cambiamenti di progetto
Produrre prototipi iniziali utilizzando tecniche di assemblaggio manuale come la saldatura a fori.
Utilizzare l'acquisto di componenti a basso volume per supportare il processo di prototipazione
Eseguire test approfonditi e risoluzione dei problemi per identificare e risolvere i problemi di progettazione o assemblaggio
Stretta collaborazione tra progettisti di PCB, assemblatori e parti interessate al progetto

IlPCB prototipoIl processo di assemblaggio è fondamentale per convalidare il progetto, identificare eventuali problemi e migliorare il prodotto prima di entrare in piena produzione.Permette una rapida iterazione e sperimentazione per garantire che il progetto finale del PCB soddisfi i requisiti del progetto.

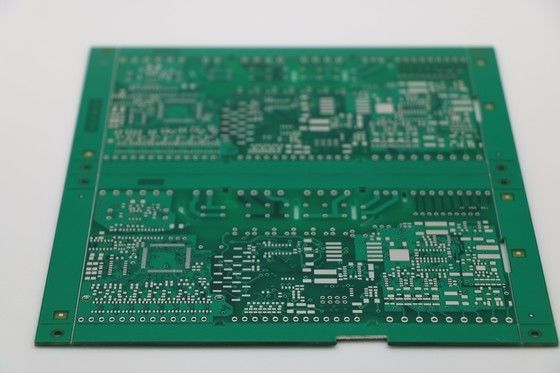

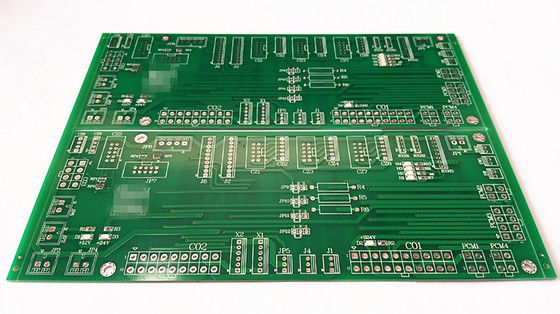

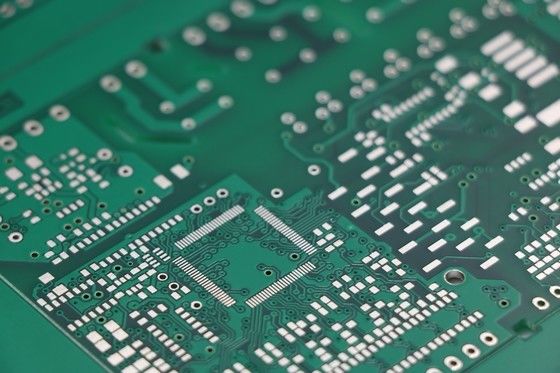

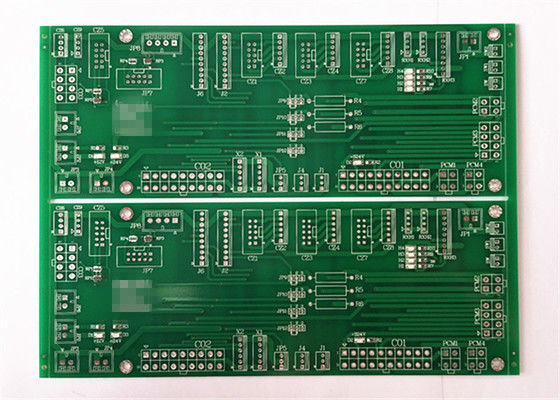

Immagini di PCB
