Assemblea rapida del PWB di giro
Created with Pixso.

Lotti di Small#multilayer#FR4 PCB# del PWB una superficie treatment#trace/gap 0.15mm del panel#ENIG

Lotti di Small#multilayer#FR4 PCB# del PWB una superficie treatment#trace/gap 0.15mm del panel#ENIG

Marchio: KAZ
Numero di modello: KAZA-239
MOQ: 1 UNITÀ
prezzo: 0.1-20 USD / Unit
Condizioni di pagamento: T/T, Western Union, MoneyGram, L/C, D/A
Capacità di approvvigionamento: 2000 m2/mese
Informazioni dettagliate
Luogo di origine:
Shenzhen Cina
Certificazione:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Conteggio di strato:
2' 30 strati
Dimensione massima del bordo:
600 millimetri x 1200 millimetri
Materiale di base per il PWB:
FR4, CEM-1, Tg TACONIC, di alluminio, alto materiale, alta frequenza ROGERS, TEFLON, ARLON, material
Ha suonato di spessore di Baords di rivestimento:
0.21-7.0mm
Linea larghezza minima:
3mil (0.075mm)
Linea minima spazio:
3mil (0.075mm)
Diametro del foro minimo:
0,10 millimetri
Trattamento di rifinitura:
HASL (Latta-cavo libero), ENIG (oro di immersione), argento di immersione, doratura (oro istantaneo)
Spessore di rame:
0.5-14oz (18-490um)
E-prova:
E-prova 100% (prova ad alta tensione); Prova volante della sonda
Imballaggi particolari:
Imballaggi sotto vuoto
Capacità di alimentazione:
2000 m2/mese
Evidenziare:

bordo del PWB della macchina fotografica

,

PWB della macchina fotografica del IP

Descrizione del prodotto

Informazione dettagliata:

Lotti di Small#multilayer#FR4 PCB# del PWB una superficie treatment#trace/gap 0.15mm del panel#ENIG



1. Caratteristiche





1. Un servizio dell'OEM di arresto, fatto a Shenzhen della Cina

2. Manifatturiero dall'archivio di Gerber e dalla lista di BOM dal cliente

3. FR4 materiale, norma di raduno 94V0

4. SMT, suport di tecnologia della IMMERSIONE

5. ENIG, HASL senza piombo, protezione dell'ambiente

6. UL, CE, ROHS compiacente

7. Spedendo da DHL, da UPS, dal TNT, dallo SME o dal requisito di cliente







2. Capacità tecnica del PWB





SMT Accuratezza di posizione: 20 um
Dimensione delle componenti: 0.4×0.2mm (01005) — 130×79mm, Vibrazione-CHIP, QFP, BGA, POP
Altezza componente massima:: 25mm
Dimensione massima del PWB: 680×500mm
Dimensione minima del PWB: nessun limitato
Spessore del PWB: 0,3 - 6mm
Peso del PWB: 3KG
Wave-lega per saldatura Larghezza del PWB di massimo: 450mm
Larghezza minima del PWB: nessun limitato
Altezza componente: 120mm/Bot superiore 15mm
Sudore-lega per saldatura Tipo del metallo: la parte, tutto, intarsio, schivare
Materiale del metallo: Rame, alluminio
Finitura superficia: placcando Au, nastro di placcatura, placcante Sn
Tasso della vescica di aria: meno than20%
Stampa-misura Gamma della stampa: 0-50KN
Dimensione massima del PWB: 800X600mm
Prova Ict, volo della sonda, bruciatura, analisi funzionale, riciclaggio di temperatura

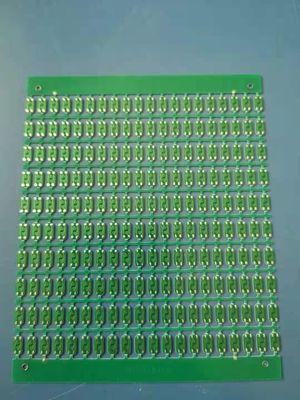

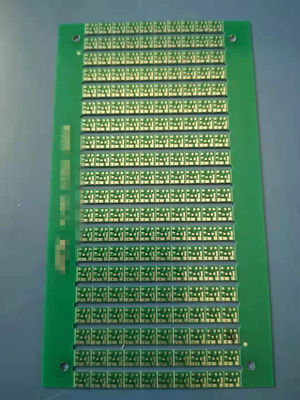

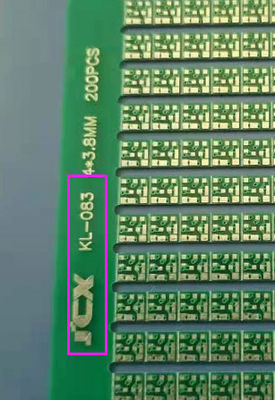

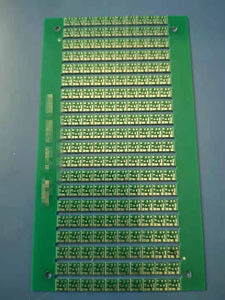

2. Immagini del PWB

Lotti di Small#multilayer#FR4 PCB# del PWB una superficie treatment#trace/gap 0.15mm del panel#ENIG 0   Lotti di Small#multilayer#FR4 PCB# del PWB una superficie treatment#trace/gap 0.15mm del panel#ENIG 1  Lotti di Small#multilayer#FR4 PCB# del PWB una superficie treatment#trace/gap 0.15mm del panel#ENIG 2
