SMT PCB Assembly
Created with Pixso.

Circuito stampato elettronico di superficie dell'OEM PCBA del prototipo della scala del soldermask HASL/ENIG di verde di FR4 4Layer/nero del bule

Circuito stampato elettronico di superficie dell'OEM PCBA del prototipo della scala del soldermask HASL/ENIG di verde di FR4 4Layer/nero del bule

Marchio: KAZ
Numero di modello: KAZA-0038
MOQ: 1 UNITÀ
prezzo: 0.1-20 USD / Unit
Condizioni di pagamento: T/T, Western Union, MoneyGram, L/C, D/A
Capacità di approvvigionamento: 2000 m2/mese
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
UL&ROHS
Conteggio di strato:
2' 30 strati
Max Board Size:
600 millimetri x 1200 millimetri
Materiale di base per il PWB:
FR4, CEM-1, Tg TACONIC, di alluminio, alto materiale, alta frequenza ROGERS, TEFLON, ARLON, material
Ha suonato di spessore di Baords di rivestimento:
0.21-7.0mm
Linea larghezza minima:
3mil (0.075mm)
Linea minima spazio:
3mil (0.075mm)
Diametro del foro minimo:
0,10 millimetri
Trattamento di finitura:
HASL (Latta-cavo libero), ENIG (oro di immersione), argento di immersione, doratura (oro istantaneo)
Spessore di rame:
0.5-14oz (18-490um)
Imballaggi particolari:
p/p
Capacità di alimentazione:
2000 m2/mese
Evidenziare:

circuito di pcba

,

multistrato circuito stampato

Descrizione del prodotto

OEM elettronico PCBA del prototipo della scala









1. Caratteristiche





1. Un servizio dell'OEM di arresto, fatto a Shenzhen della Cina

2. Manifatturiero dall'archivio di Gerber e dalla lista di BOM dal cliente

3. FR4 materiale, norma di raduno 94V0

4. SMT, suport di tecnologia della IMMERSIONE

5. HASL senza piombo, protezione dell'ambiente

6. UL, CE, ROHS compiacente

7. Spedendo da DHL, da UPS, dal TNT, dallo SME o dal requisito di cliente







2. Capacità tecnica di PCBA



SMT Accuratezza di posizione: 20 um
Dimensione delle componenti: 0.4×0.2mm (01005) — 130×79mm, Vibrazione-CHIP, QFP, BGA, POP
Altezza componente massima:: 25mm
Dimensione massima del PWB: 680×500mm
Dimensione del PWB di minuto: nessun limitato
Spessore del PWB: 0,3 - 6mm
Peso del PWB: 3KG
Wave-lega per saldatura Larghezza massima del PWB: 450mm
Larghezza del PWB di minuto: nessun limitato
Altezza componente: 120mm/Bot superiore 15mm
Sudore-lega per saldatura Tipo del metallo: la parte, tutto, intarsio, schivare
Materiale del metallo: Rame, alluminio
Finitura superficia: placcando Au, nastro di placcatura, placcante Sn
Tasso della vescica di aria: meno than20%
Stampa-misura Gamma della stampa: 0-50KN
Dimensione massima del PWB: 800X600mm
Prova Ict, volo della sonda, bruciatura, analisi funzionale, riciclaggio di temperatura

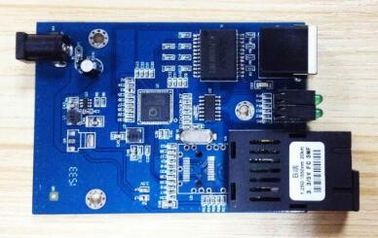

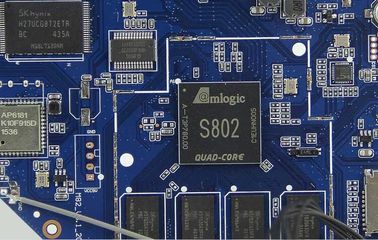

2. Immagini di PCBA



Circuito stampato elettronico di superficie dell'OEM PCBA del prototipo della scala del soldermask HASL/ENIG di verde di FR4 4Layer/nero del bule 0Circuito stampato elettronico di superficie dell'OEM PCBA del prototipo della scala del soldermask HASL/ENIG di verde di FR4 4Layer/nero del bule 1Circuito stampato elettronico di superficie dell'OEM PCBA del prototipo della scala del soldermask HASL/ENIG di verde di FR4 4Layer/nero del bule 2Circuito stampato elettronico di superficie dell'OEM PCBA del prototipo della scala del soldermask HASL/ENIG di verde di FR4 4Layer/nero del bule 3Circuito stampato elettronico di superficie dell'OEM PCBA del prototipo della scala del soldermask HASL/ENIG di verde di FR4 4Layer/nero del bule 4
