Sensore LED doppio lato OEM prototipo PCB assembly PCB board, fabbrica PCB, SMT assembly,3 Mil prototipo PCB assembly

Sensore LED doppio lato OEM prototipo PCB assembly PCB board, fabbrica PCB, SMT assembly,3 Mil prototipo PCB assembly

Marchio: KAZ
Numero di modello: Classificazione:
MOQ: 1 UNITÀ
Condizioni di pagamento: Western Union, T/T, L/C, D/P, MoneyGram
Capacità di approvvigionamento: 100000 Pezzi
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
UL/ROHS/ ISO9001
Nome del prodotto:
PCBA
Luogo di origine:
Guangdong, Cina.
Min. Spaziamento tra le linee:
3 mil (0,075 millimetri)
Dimensione minima del foro:
3mil (0.075mm)
Marca:
OEM
Acquisto delle componenti:
APPROVAZIONE
Assemblea della IMMERSIONE di SMT:
Sostegno
Tipo:
Assemblea di SMT
Capacità di alimentazione:
100000 Pezzi
Evidenziare:

circuiti stampato rapidi di giro

,

circuiti su ordine

Descrizione del prodotto

Sensore LED a doppio lato OEM prototipo PCB assemblaggio PCB board, fabbrica di PCB, SMT assemblaggio,3 Mil





1. Caratteristiche







1Servizio OEM One Stop, Made in Shenzhen in Cina

2. Prodotto da Gerber File e BOM Lista dal Cliente

3. Materiale FR4, conforme alla norma 94V0

4. supporto tecnologico SMT, DIP

5. HASL senza piombo, protezione dell'ambiente

6. UL, CE, RoHS Conforme

7Spedizione DHL, UPS, TNT, EMS o richiesta del cliente









2. PCBACapacità tecnica











SMT Precisione della posizione: 20 um
Dimensione dei componenti:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Altezza massima dei componenti:25 mm
Dimensione massima del PCB:680×500 mm
Dimensione minima del PCB:non limitata
Spessore del PCB:0.3 a 6 mm
Peso dei PCB:3 kg
Soldiere d'onda Larghezza massima del PCB: 450 mm
Larghezza minima del PCB: non limitata
Altezza dei componenti: 120 mm superiore/Bot 15 mm
Sottosoldato Tipo di metallo: parte, intera, intarsiata, laterale
Materiale metallico: rame, alluminio
Rifinitura superficiale: rivestimento Au, rivestimento a fette, rivestimento Sn
Frequenza della vescica aerea: inferiore al 20%
Pressa-fit Intervallo di pressione: 0-50KN
Dimensioni massime del PCB: 800X600 mm
Esame Tecnologia dell'informazione e della comunicazione, volo di sonde, combustione, prova di funzione, ciclo di temperatura



Certificazioni:

ISO9001 / ISO14001 / ISO45001 (militare) / TS16949 (automotive) / RoHS / UL



    Prototipi di assemblaggio PCBè il processo di costruzione e prova di versioni su piccola scala di schede di circuiti stampati prima di procedere alla produzione su larga scala.Questa fase è fondamentale nel ciclo di vita dello sviluppo del prodotto in quanto verifica la progettazione dei PCB, funzionalità e fabbricabilità.



I seguenti sono i passaggi chiaveprototipo di assemblaggio PCB:

Revisione del progetto:
Esaminare accuratamente i documenti di progettazione del PCB, compresi gli schemi e i layout, per garantire che i progetti soddisfino i requisiti funzionali e tecnici.
Questa revisione può comportare il controllo delle violazioni delle regole di progettazione, del posizionamento dei componenti, del routing del segnale e della fabbricabilità complessiva.


Selezione e approvvigionamento dei componenti:
Selezionare i componenti elettronici necessari come circuiti integrati, resistori, condensatori e connettori in base alle specifiche di progettazione.
Questi componenti vengono quindi acquistati da fornitori affidabili, garantendo la loro disponibilità e la conformità ai requisiti di progettazione.


Produzione di prototipi di PCB:
I file di progettazione dei PCB vengono inviati allo stabilimento di produzione dei PCB, che produce prototipi fisici di PCB.
Ciò può comportare processi quali la verniciatura in rame, la perforazione e l'applicazione di una maschera di saldatura per creare la struttura PCB a più strati richiesta.


Assemblaggio dei componenti:
I componenti elettronici vengono posizionati e saldati sul PCB prototipo manualmente o semiautomaticamente.
Questo può essere fatto utilizzando tecniche come la saldatura a foro, la saldatura a montaggio superficiale o anche processi avanzati come la saldatura a reflusso.


Ispezione e prova:
Ispezionare accuratamente il prototipo di PCB assemblato per verificare eventuali difetti di fabbricazione, come ponti di saldatura, componenti mancanti o un orientamento improprio dei componenti.
Le prove funzionali sono eseguite per verificare il funzionamento del PCB, compresa la connettività, l'integrità del segnale e la funzionalità dei singoli circuiti e sottosistemi.


Iterazioni e perfezionamenti di progettazione:
Sulla base dei risultati dell'ispezione e dei test, il progetto del PCB può essere perfezionato o modificato per risolvere eventuali problemi o ottimizzare le sue prestazioni.
Questo processo di iterazione continua fino a quando il PCB prototipo soddisfa le specifiche e i requisiti richiesti.
Prototipo di assemblaggio PCBè generalmente eseguito in piccoli lotti o singole unità, utilizzando attrezzature specializzate come macchine di pick and place, forni a reflow e attrezzature di prova.



Prima della produzione di massa, il completamento con successo dellaprototipo di assemblaggio PCBLa fase di produzione è fondamentale per garantire l'affidabilità, la funzionalità e la fabbricabilità del prodotto PCB finale.





2. PCBA Pictures

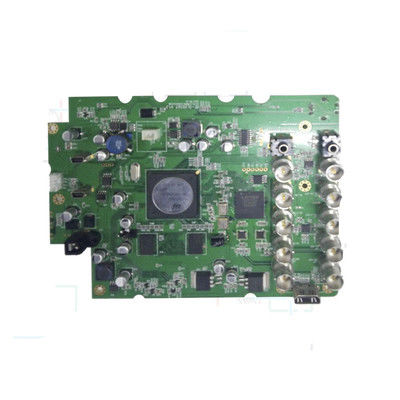

Sensore LED doppio lato OEM prototipo PCB assembly PCB board, fabbrica PCB, SMT assembly,3 Mil prototipo PCB assembly 0

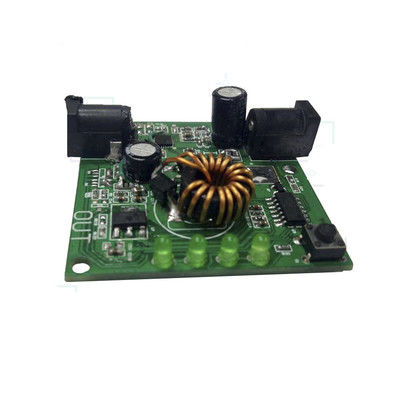

Sensore LED doppio lato OEM prototipo PCB assembly PCB board, fabbrica PCB, SMT assembly,3 Mil prototipo PCB assembly 1
