bordo a un solo strato del PWB del PWB dell'alluminio verde materiale del soldermask LED della superficie FR4 di HASL/ENIG di 2Layer 2U» per il LED

Marchio:	KAZPCB
Numero di modello:	L-PCB-KAZ01
MOQ:	1PC
prezzo:	case by case
Condizioni di pagamento:	T / T, L / C
Capacità di approvvigionamento:	100000pcs/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen Cina

Certificazione:

IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS

Materiale del PWB:

Alluminio

Spec.:

Secondo gli archivi del gerber del cliente

Lista di Bom:

Secondo la lista del bom del cliente per le componenti

Spessore del bordo:

0.8-2.0mm

Imballaggi particolari:

Borsa di vuoto

Capacità di alimentazione:

100000pcs/month

Evidenziare:

Circuito stampato del LED

circuito leggero principale

Descrizione del prodotto

6 Assemblea 1.6mm senza piombo 1OZ del circuito stampato di strato HDI

1. Specifiche dettagliate

Materiale	FR4
Spessore del bordo	1.6mm
Trattamento di superficie	Senza piombo
Spessore di rame	1/1/1/1/1/1OZ
Soldermask	Nero
Silkscreen	Bianco
Min Laser Drill Hole	Mulino 4
Pannello	V tagliato

Introduzione:

Assemblea del circuito stampato per tappare SMT (Technolofy montato di superficie) e la IMMERSIONE nel circuito stampato, inoltre ha chiamato PCBA.

Produzione:

Sia SMT che la IMMERSIONE sono mezzi di integrazione delle componenti nel bordo del PWB. La differenza principale è che SMT non ha bisogno di ai luoghi di perforazione sul PWB, mentre è nacessary affinchè la IMMERSIONE inserisca il perno della componente il luogo di perforazione.

SMT:

Principale utilizzazione la pasta per imballare la macchina per attaccare alcune micro componenti il bordo del PWB. Il processo di produzione è come segue: posizionamento del bordo del PWB, stampa della pasta della lega per saldatura, pasta e pacchetto, ritorno alla stufa di saldatura, infine ispezione.

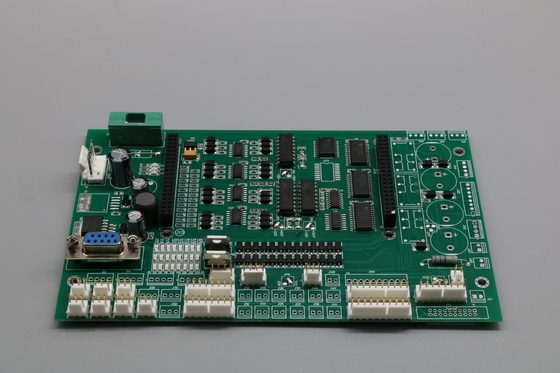

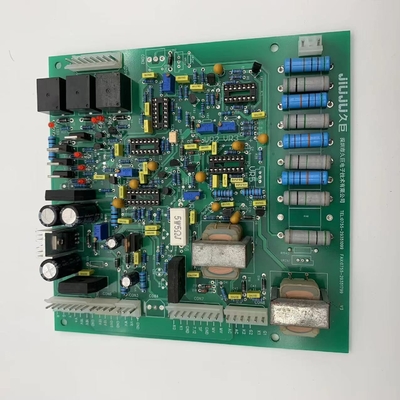

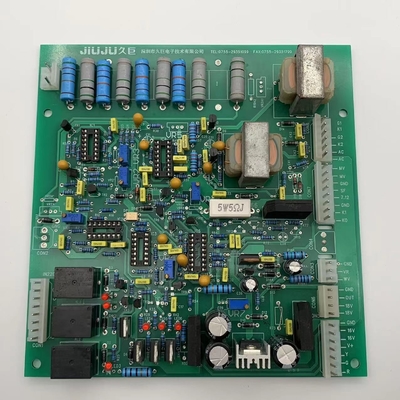

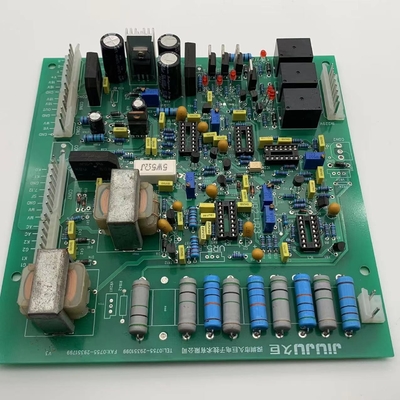

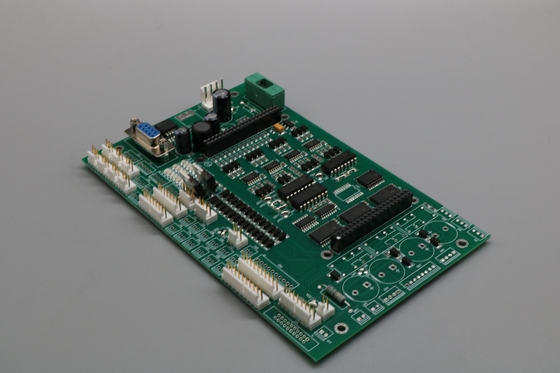

2. Immagini

bordo a un solo strato del PWB del PWB dell'alluminio verde materiale del soldermask LED della superficie FR4 di HASL/ENIG di 2Layer 2U» per il LED 0
