Assemblea rigida a più strati del PWB dei circuiti stampato di strato 2OZ di verde 4 Fr4 SMT

Marchio:	KAZ
Numero di modello:	KAZA-006
MOQ:	1 UNITÀ
prezzo:	0.1-20 USD / Unit
Condizioni di pagamento:	T/T, Western Union, MoneyGram, L/C, D/A
Capacità di approvvigionamento:	2000 m2/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

UL&ROHS

Conteggio di strato:

2' 30 strati

Max Board Size:

600 millimetri x 1200 millimetri

Materiale di base per il PWB:

FR4, CEM-1, Tg TACONIC, di alluminio, alto materiale, alta frequenza ROGERS, TEFLON, ARLON, material

Ha suonato di spessore di Baords di rivestimento:

0.21-7.0mm

Linea larghezza minima:

3mil (0.075mm)

Linea minima spazio:

3mil (0.075mm)

Diametro del foro minimo:

0,10 millimetri

Trattamento di finitura:

HASL (Latta-cavo libero), ENIG (oro di immersione), argento di immersione, doratura (oro istantaneo)

Thickness Of Copper:

0.5-14oz (18-490um)

E-prova:

E-prova 100% (prova ad alta tensione); Prova volante della sonda

Imballaggi particolari:

Pacchetto vuoto

Capacità di alimentazione:

2000 m2/mese

Evidenziare:

circuito stampato di abitudine

Rigida Flex PCB

Descrizione del prodotto

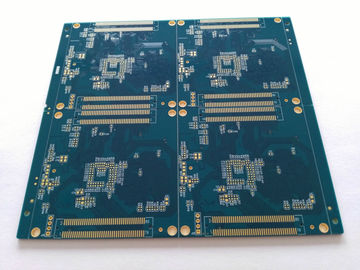

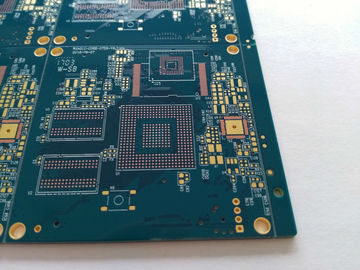

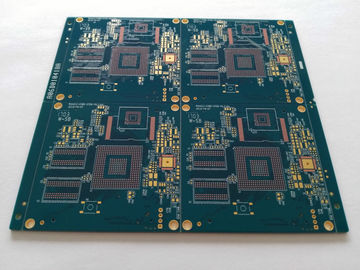

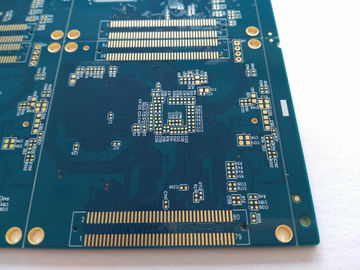

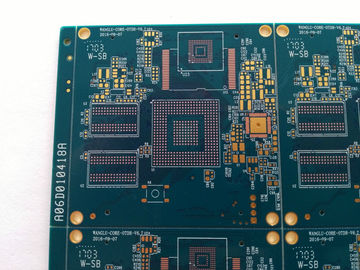

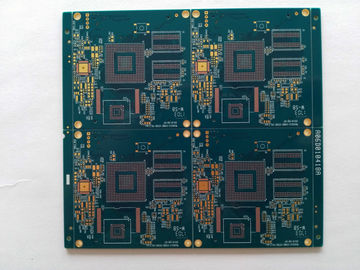

Verde a più strati 4 Assemblea rigida del PWB dei circuiti stampato di strato Fr4 SMT

1. Caratteristiche

1. Un servizio dell'OEM di arresto, fatto a Shenzhen della Cina

2. Manifatturiero dall'archivio di Gerber e dalla lista di BOM dal cliente

3. FR4 materiale, norma di raduno 94V0

4. SMT, suport di tecnologia della IMMERSIONE

5. HASL senza piombo, protezione dell'ambiente

6. UL, CE, ROHS compiacente

7. Spedendo da DHL, da UPS, dal TNT, dallo SME o dal requisito di cliente

2. Capacità tecnica del PWB

SMT	Accuratezza di posizione: 20 um
	Dimensione delle componenti: 0.4×0.2mm (01005) — 130×79mm, Vibrazione-CHIP, QFP, BGA, POP
	Altezza componente massima:: 25mm
	Dimensione massima del PWB: 680×500mm
	Dimensione minima del PWB: non limitato
	Spessore del PWB: 0,3 - 6mm
	Peso del PWB: 3KG
Wave-lega per saldatura	Larghezza massima del PWB: 450mm
	Larghezza minima del PWB: non limitato
	Altezza componente: Cima 120mm/Bot 15mm
Sudore-lega per saldatura	Tipo del metallo: la parte, intera, intarsio, schivare
	Materiale del metallo: Rame, alluminio
	Finitura superficia: Au di placcatura, nastro di placcatura, Sn di placcatura
	Tasso della vescica di aria: meno than20%
Stampa-misura	Gamma della stampa: 0-50KN
Stampa-misura	Dimensione massima del PWB: 800X600mm
Prove	Ict, volo della sonda, bruciatura, analisi funzionale, riciclaggio di temperatura
