SMT PCB Assembly
Created with Pixso.

Green Soldmask SMT PCB Assembly Sviluppo di prototipi High-mix Low-volume production

Green Soldmask SMT PCB Assembly Sviluppo di prototipi High-mix Low-volume production

Marchio: KAZ Circuit
Numero di modello: PCBA-S-096444
MOQ: 1 PC
prezzo: USD/pc
Condizioni di pagamento: T/T, Western Union, Paypal
Capacità di approvvigionamento: 20.000 metri quadri/mese
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
ISO9001, TS16949, UL, RoHS
Strati:
2 strati
Spessore della scheda:
1.6 mm
Acciaio:
1 oz
Superficie:
HASL LF
Maschera venduta:
Verde
Filtro di seta:
Bianco
Imballaggi particolari:
involucro di bolla
Capacità di alimentazione:
20.000 metri quadri/mese
Evidenziare:

Assemblea verde del PWB di Soldmask SMT

,

Prototipo di assemblaggio di PCB SMT

Descrizione del prodotto

sviluppo di prototipi, produzione a basso volumeAssemblaggio di PCB SMT



Specificità dettagliate:


Strati 2
Materiale FR-4
Spessore della scheda 1.6 mm
Spessore del rame 1 oz
Trattamento superficiale HASL LF
Venduto maschera e filtro di seta Verde e bianco
Standard di qualità Classe IPC 2, 100% di prova in E
Certificati TS16949, ISO9001, UL, RoHS



Cosa può fare KAZ Circuit per voi:


  • Progettazione di PCB e PCBA
  • Fabbricazione di PCB (prototipi, piccole e medie dimensioni, produzione in serie)
  • Fornitura di componenti
  • Assemblaggio PCB/SMT/DIP


Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:


  • File Gerber, con specifiche dettagliate del PCB
  • Elenco BOM (meglio con Excel fomart)
  • Foto del PCBA (se hai già fatto questo PCBA)


Capacità di produzione:




Capacità Doppio lato: 12000 mq / mese
Multilayer: 8000 mq / mese
Larghezza/intervallo minimo della linea 4/4 mil (1mil=0,0254 mm)
Spessore della scheda 0.3~4.0 mm
Strati 1 ~ 20 strati
Materiale FR-4, alluminio, PI
Spessore del rame 0.5 ~ 4 oz
Materiale Tg Tg140~Tg170
Dimensione massima del PCB 600*1200 mm
Dimensione minima del foro 0.2 mm (+/- 0,025)
Trattamento superficiale HASL, ENIG, OSP


Capacità SMT


Green Soldmask SMT PCB Assembly Sviluppo di prototipi High-mix Low-volume production 0


Sviluppo di prototipi produzione a basso volume SMT assemblaggio PCB
Definizione:
Prototype development high-mix low-volume production SMT PCB assembly refers to the process of assembling printed circuit boards (PCBs) for prototype development and low-volume production runs using surface mount technology (SMT)La SMT è un metodo per assemblare i componenti elettronici direttamente sulla superficie di un PCB, anziché inserirli in fori nella scheda.
Applicazioni:
Sviluppo di prototipi di produzione a basso volume SMT PCB ad alta miscela è ideale per:
Creazione di prototipi di nuovi prodotti elettronici
Produzione di piccoli lotti di PCB su misura
Fabbricazione di circuiti di produzione di PCB a basso volume
Vantaggi:
Dimensioni e peso ridotti: i componenti SMT sono più piccoli e più leggeri dei tradizionali componenti a foratura, con conseguente PCB più piccoli e più leggeri.
Densità più elevata: la SMT consente una maggiore densità di componenti su un PCB, consentendo una maggiore funzionalità in uno spazio più piccolo.
Miglioramento delle prestazioni: i componenti SMT hanno condotti più brevi, il che riduce l'induttanza e la capacità, portando a una migliore integrità e prestazione del segnale.
Bassi costi: l'assemblaggio SMT è più automatizzato rispetto all'assemblaggio tradizionale a fori, con conseguente minore costo del lavoro.
Maggiore affidabilità: i componenti SMT hanno meno probabilità di subire guasti delle giunzioni di saldatura a causa dei condotti più brevi e del processo di saldatura più preciso.
Processo:
Il processo di assemblaggio SMT PCB per la produzione a basso volume di PCB ad alta miscela di sviluppo del prototipo prevede in genere le seguenti fasi:
Progettazione: il PCB è progettato utilizzando un software di progettazione assistita da computer (CAD).
Fabbricazione: il PCB viene fabbricato utilizzando un processo chiamato fotolitografia.
Applicazione di pasta di saldatura: la pasta di saldatura viene applicata sul PCB nei punti in cui saranno posizionati i componenti.
Posizionamento dei componenti: i componenti SMT sono posizionati sul PCB utilizzando una macchina di pick-and-place.
Saldatura a reflusso: il PCB passa attraverso un forno a reflusso, che riscalda la pasta di saldatura e la scorre, formando giunture di saldatura tra i componenti e il PCB.
Ispezione: PCB

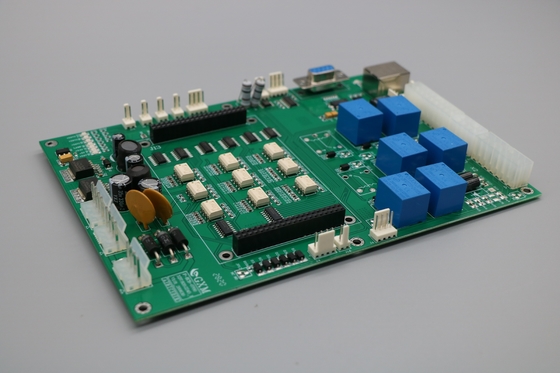

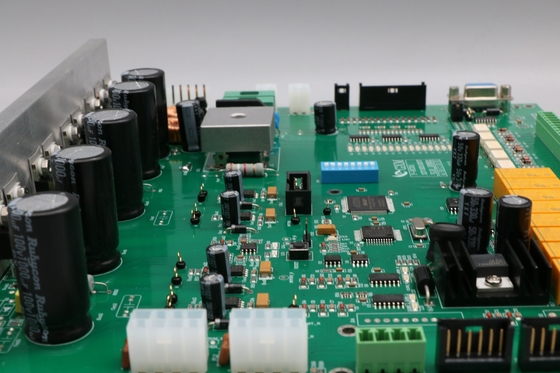

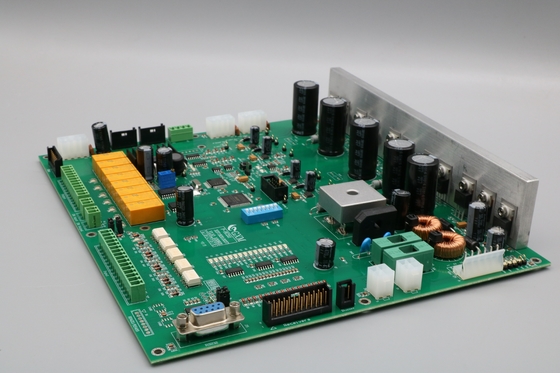

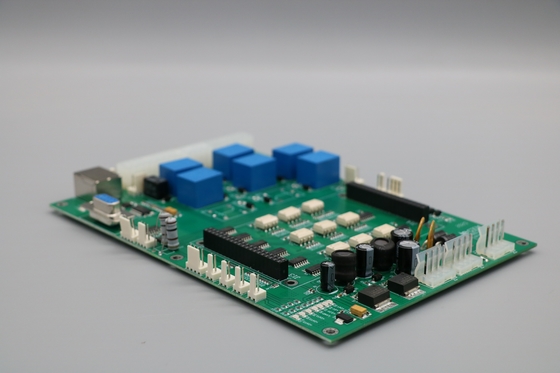

Foto di questo. sviluppo di prototipi produzione a basso volume SMT assemblaggio PCB


Green Soldmask SMT PCB Assembly Sviluppo di prototipi High-mix Low-volume production 1Green Soldmask SMT PCB Assembly Sviluppo di prototipi High-mix Low-volume production 2Green Soldmask SMT PCB Assembly Sviluppo di prototipi High-mix Low-volume production 3Green Soldmask SMT PCB Assembly Sviluppo di prototipi High-mix Low-volume production 4
