| Marchio: | KAZ |
| Numero di modello: | KAZA-080 |
| MOQ: | 1 unità |
| Condizioni di pagamento: | Western Union, T/T, L/C, D/P, MoneyGram |
| Capacità di approvvigionamento: | 100000 pezzi |
FR4 Multilayer Electronic Circuit Board Assembly Blu Soldmask 1 oz Rame
Assemblaggio di schede di circuiti elettronici PCB SMT
1. Caratteristiche
1Servizio OEM One Stop, Made in Shenzhen in Cina
2. Prodotto da Gerber File e BOM Lista dal Cliente
3. Materiale FR4, conforme alla norma 94V0
4. supporto tecnologico SMT, DIP
5. HASL senza piombo, protezione dell'ambiente
6. UL, CE, RoHS Conforme
7Spedizione DHL, UPS, TNT, EMS o richiesta del cliente
2. PCBA Capacità tecnica
|
Capacità di produzione SMT
|
|||
|
Articolo
|
Capacità di produzione in corso
|
Metodo di produzione
|
|
|
Dimensione della produzione ((Min/Max)
|
50 × 50 mm / 500 × 500 mm
|
|
|
|
Spessore della scheda di produzione
|
0.2 4 mm
|
|
|
|
Paste di saldatura da stampa
|
Metodo di sostegno
|
|
Fabbricazione per il magnetismo, piattaforma a vuoto
|
|
|
|
Clamping a vuoto, chiusura su entrambi i lati, chiusura flessibile con lamiera, chiusura flessibile con cartone spessa
|
|
|
Metodo di pulizia della pasta di saldatura
|
|
Metodo asciutto + metodo di bagnatura + metodo sotto vuoto
|
|
|
Precisione di stampa
|
± 0,025 mm
|
|
|
|
SPI
|
Precisione ripetuta del volume
|
< 1% a 3σ
|
|
|
Componente di montaggio
|
Dimensione dei componenti
|
0603 ((opzionale) L75mm connettore
|
|
|
Pistola
|
0.15 mm
|
|
|
|
Precisione ripetuta
|
± 0,01 mm
|
|
|
|
AOI
|
Dimensione del FOV
|
61 × 45 mm
|
|
|
Velocità di prova
|
9150 mm2/sec
|
|
|
|
Radiografia 3D
|
Angolo di tiro
|
0-45
|
|
3. Specifica del servizio di assemblaggio PCB
| 1 | Strato | 1-30 strati |
| 2 | Materiale | FR-4, CEM-1, CEM-3, TG elevato, FR4 senza alogene, FR-1, FR-2, alluminio |
| 3 | Spessore della scheda | 0.2 mm-7 mm |
| 4 | Max.lato finito della tavola | 500 mm*500 mm |
| 5 | Dimensione minima del foro perforato | 0.25 mm |
| 6 | Larghezza minima della linea | 0.075mm(3mil) |
| 7 | Spaziamento min. | 0.075mm(3mil) |
| 8 | Finitura/trattamento superficiale | HALS/HALS senza piombo, stagno chimico, oro chimico, oro immersivo |
| 9 | Spessore del rame | 00,5-4,0 oz |
| 10 | Colore della maschera di saldatura | verde/nero/bianco/rosso/azzurro/giallo |
| 11 | Imballaggio interno | Imballaggio a vuoto, sacchetto di plastica |
| 12 | Imballaggio esterno | Imballaggio in cartone standard |
| 13 | Tolleranza di buco | PTH: ± 0.076, NTPH: ± 0.05 |
| 14 | Certificato | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Perforazione del profilo | Routing, V-CUT, Beveling |
| 16 | Servizio di assemblea | Fornire il servizio OEM per tutti i tipi di assemblaggio di circuiti stampati |

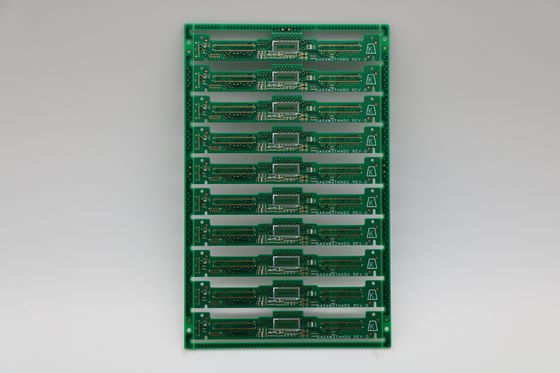

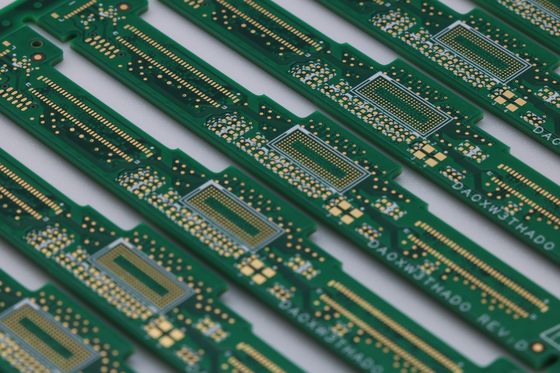

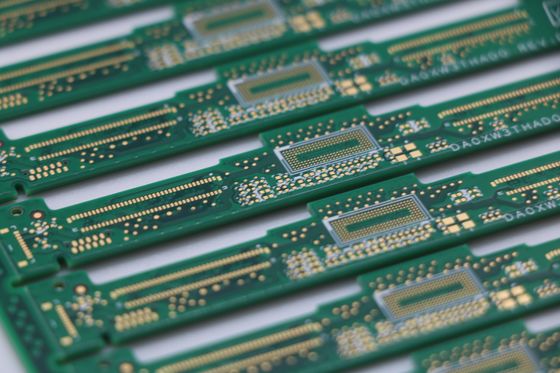

4. PCBA Pictures
Applicazione dei prodotti:
1, Telecomunicazioni
2, elettronica di consumo
3, monitor di sicurezza
4, elettronica per veicoli
5Smart Home
6Controlli industriali
7, Militare e Difesa
8, Automotive
9Smart Home
10, Automazione industriale
11, Dispositivi medici
12, Nuova Energia
E così via.
Domande frequenti
Q1: Lei è una fabbrica o una società commerciale?
Siamo una fabbrica, la nostra azienda è principalmente produttrice.elettronica per circuiti stampati.
Q2: Accettate l'ordine di campione?
------ Sì, possiamo accettare l'ordine di campione.
Q3: Qual è la vostra politica di garanzia?
----- Offriamo 2 anni di garanzia. Per i prodotti difettosi non da stagioni personali, lo sostituiremo.
D4: Quali sono i vostri termini di pagamento?
------ Accettiamo T/T in anticipo, Paypal, o Alibaba trade assurance.
Q5:Qual è il tempo di consegna per l'ordine di massa?
------Normalmente, ci vogliono circa 20-35 giorni, dipende dalla quantità dell'ordine.
