| Marchio: | KAZpcb |
| Numero di modello: | PCB-B-001 |
| MOQ: | 1 |
| prezzo: | 1usd/pc |
| Condizioni di pagamento: | Paypal/, T/T, Western Union |
| Capacità di approvvigionamento: | 10000-20000 metri quadri al mese |

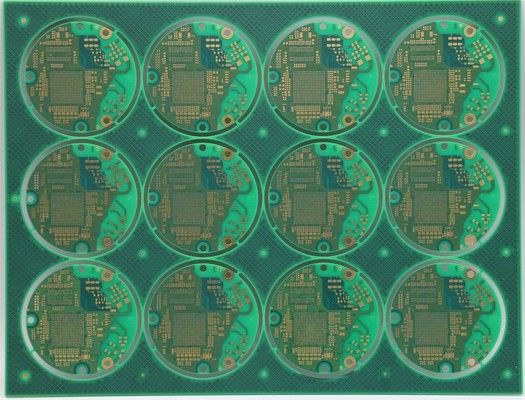

FR4 Tavole di circuiti stampati multistrato Verde Soldermask Bianco Silkscreen PCB Servizio di assemblaggio Tavola PCB multistrato
Specificità dettagliata sul mobilephone Blu Soldermask Bianco Silkscreen FR4 Electronic Printed Circuit Board
| Categoria | PCB |
| Strati | 4L |
| Materiale | FR-4 |
| Spessore del rame | 1/OZ |
| Spessore della scheda | 1.6 mm |
| Maschera di saldatura | Verde |
| Norma di qualità | Classe IPC 2, 100% di prova in E |
| Certificati | TS16949, ISO9001, UL, RoHS |
Breve introduzione Shenzhen KAZ Circuit Co., Ltd.
Breve introduzione
Shenzhen KAZ Circuit Co., Ltd, fondata nel 2007, è un produttore di PCB e PCBA su misura.produzione di circuiti stampati a più strati e di circuiti stampati a substrato metallico, che è un'impresa ad alta tecnologia che comprende produzione, vendita, servizi e così via.
Cosa possiamo fare per te?
Consegna rapida: 2L: 3-5 giorni
4L: 5-7 giorni
24h/48h: ordine urgente
Dimensione dell'azienda: circa 300 dipendenti
Cosa può fare KAZ Circuit per voi:
Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:
Capacità di produzione:
| Capacità | Doppio lato: 12000 mq / mese Multilayer: 8000 mq / mese |
| Larghezza/intervallo minimo della linea | 4/4 mil (1mil=0,0254 mm) |
| Spessore della scheda | 0.3~4.0 mm |
| Strati | 1 ~ 20 strati |
| Materiale | FR-4, alluminio, PI |
| Spessore del rame | 0.5 ~ 4 oz |
| Materiale Tg | Tg140~Tg170 |
| Dimensione massima del PCB | 600*1200 mm |
| Dimensione minima del foro | 0.2 mm (+/- 0,025) |
| Trattamento superficiale | HASL, ENIG, OSP |
Il PCB multilivello è un circuito stampato costituito da più di due strati di foglio di rame.e l'interconnessione tra gli strati è ottenuta tramite trivellazione e rivestimento in rameRispetto ai PCB a singolo strato o a doppio strato, i PCB a più strati possono raggiungere una maggiore densità di cablaggio e una progettazione di circuiti complessa.
Vantaggi dei PCB a più strati:
Densità di cablaggio più elevata e capacità di progettazione di circuiti complessi
Migliore compatibilità elettromagnetica e integrità del segnale
Percorsi di trasmissione del segnale più brevi, miglioramento delle prestazioni del circuito
Maggiore affidabilità e resistenza meccanica
Distribuzione più flessibile dell'energia e del terreno
Composizione dei PCB multistrato:
Fogli di rame interno: fornisce uno strato conduttivo e cablaggi
Substrato isolante (FR-4, dielettrico ad alta frequenza a bassa perdita, ecc.): Isola e sostiene ogni strato di foglio di rame
Fogli di rame esterno: fornisce cablaggio e interfaccia superficiale
Metalizzazione perforata: realizza la connessione elettrica tra gli strati
Trattamento superficiale: HASL, ENIG, OSP e altri trattamenti superficiali
Progettazione e fabbricazione di PCB a più strati:
Progettazione dei circuiti: integrità del segnale, progettazione dell'integrità di potenza/terra delle schede multistrato
Layout e cablaggio: allocazione ragionevole dei livelli e ottimizzazione del routing
Progettazione del processo: dimensione dell'apertura, spaziamento degli strati, spessore del foglio di rame, ecc.
Processo di fabbricazione: laminazione, perforazione, rivestimento in rame, incisione, trattamento superficiale, ecc.

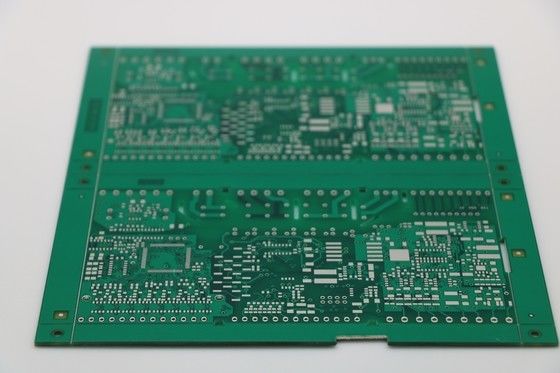

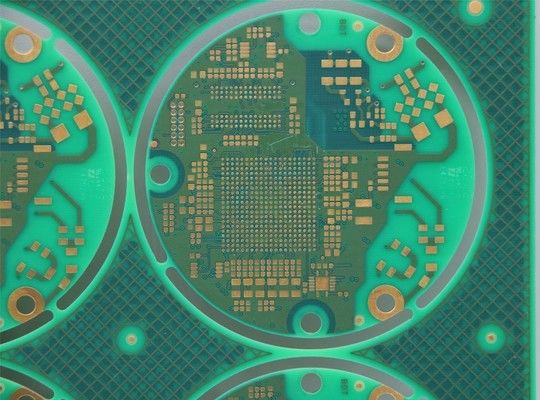

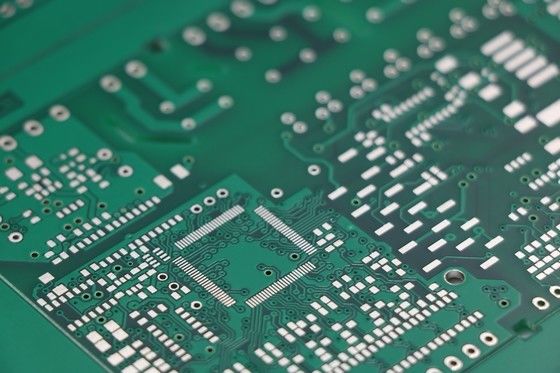

Altre foto
![]()
![]()
![]()
![]()
