Servizio di assemblaggio di PCB SMT

Fabbricante di assemblaggio di PCB SMT a rotazione rapida

Caratteristiche

1. Servizio OEM One Stop: Made in Shenzhen in Cina
2. Prodotto da Gerber File e Bom LIst Offerto dai clienti
3. SMT, supporto tecnologico DIP
4. Materiale FR4 soddisfa la norma 94v0
5. Compatibile con UL, CE, ROHS
6. Tempo di consegna standard: 4-5 giorni per 2L; 5-7 per 4L. È disponibile il servizio accelerato

Specificità

• Materiale: Shengyi FR4
• Spessore della scheda di finitura: 1,6 mm
• Spessore di rame finlandese: 1OZ
• Strato 2
• Maschera di saldatura Colore: VERDE
• Crema da seta: BIANCA
• Trattamento superficiale: HASL LF
• Dimensioni finite personalizzate

Cosa può fare KAZ Circuit per voi:

• Fabbricazione di PCB (prototipi, piccole e medie dimensioni, produzione in serie)
• Fornitura di componenti
• Assemblaggio PCB/SMT/DIP

Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:

• File Gerber, con specifiche dettagliate del PCB
• Elenco BOM (meglio con Excel fomart)
• Foto del PCBA (se hai già fatto questo PCBA)

Informazioni aziendali:

KAZ Circuit è un produttore professionale di PCB dalla Cina dal 2007, fornisce anche il servizio di assemblaggio PCB per i nostri clienti. Ora con circa 300 dipendenti. Certificato con ISO9001, TS16949, UL, RoHS.Siamo fiduciosi di fornire prodotti di qualità con prezzo diretto in fabbrica entro il tempo di consegna più veloce!

Capacità di produzione:

    Assemblaggio di PCB SMTsi riferisce al processo di fabbricazione di una scheda di circuiti stampati (PCB) utilizzando la tecnologia di montaggio superficiale,dove i componenti elettronici sono posizionati e saldati direttamente sulla superficie del PCB anziché inseriti attraverso fori.

Gli aspetti chiave dell'assemblaggio di PCB SMT includono:

Posizionamento dei componenti:

I componenti SMT come resistori, condensatori, circuiti integrati (IC) e altri dispositivi di montaggio superficiale sono posizionati direttamente sulla superficie del PCB utilizzando macchine automatizzate per la selezione e il posizionamento.

Il posizionamento preciso dei componenti è fondamentale per garantire un allineamento accurato e connessioni elettriche affidabili.

Deposito di pasta di saldatura:

La pasta di saldatura è una miscela di particelle di lega di saldatura e di flusso che viene depositata in modo selettivo sui pad di rame di un PCB utilizzando la stampa a stencil o altri processi automatizzati.

La pasta di saldatura agisce come un materiale adesivo e conduttivo che formerà la connessione elettrica tra i componenti e il PCB.

Saldatura a reflusso:

Dopo che i componenti sono stati posizionati, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

I profili di reflusso, comprese la temperatura, il tempo e l'atmosfera, sono accuratamente ottimizzati per garantire giunzioni di saldatura affidabili.

rilevare automaticamente:

Dopo il processo di reflow, gli assemblaggi di PCB vengono ispezionati automaticamente utilizzando una varietà di tecniche, come l'ispezione ottica, l'ispezione a raggi X o l'ispezione ottica automatizzata (AOI).

Tali ispezioni consentono di individuare e correggere eventuali problemi quali difetti di saldatura, disallineamento dei componenti o componenti mancanti.

Test e controllo qualità:

Si eseguono prove complete, comprese le prove funzionali, elettriche e ambientali, per garantire che gli assemblaggi PCB soddisfino le specifiche e gli standard di prestazione richiesti.

Attuazione di misure di controllo della qualità, quali il controllo statistico dei processi e l'analisi dei guasti, per mantenere elevati standard di produzione e l'affidabilità del prodotto.

I vantaggi dell'assemblaggio di PCB SMT:

Densità dei componenti più elevata: i componenti SMT sono più piccoli e possono essere posizionati più vicini tra loro, dando luogo a un design PCB più compatto e più piccolo.

Migliorare l'affidabilità: le giunture di saldatura SMT sono più resistenti alle vibrazioni, agli urti e al ciclo termico rispetto alle connessioni a foro.

Produzione automatizzata: il processo di assemblaggio SMT può essere altamente automatizzato, aumentando l'efficienza della produzione e riducendo il lavoro manuale.

Cost-Effectivity: l'assemblaggio SMT può essere più conveniente, specialmente per la produzione in grandi volumi, a causa della riduzione dei costi di materiale e lavoro.

Applicazioni per l'assemblaggio di PCB SMT:

Elettronica di consumo: smartphone, tablet, computer portatili e altri dispositivi portatili

Elettronica industriale: sistemi di controllo, apparecchiature di automazione e apparecchiature di elettronica di potenza

Elettronica automobilistica: unità di controllo del motore, sistemi di infotainment e di sicurezza

Aerospazio e difesa: avionica, sistemi satellitari e attrezzature militari

Dispositivi medici: apparecchiature diagnostiche, dispositivi impiantabili e soluzioni sanitarie portatili

Assemblaggio di PCB SMTè una tecnologia fondamentale utilizzata per produrre dispositivi elettronici compatti, affidabili ed economici in una varietà di settori.

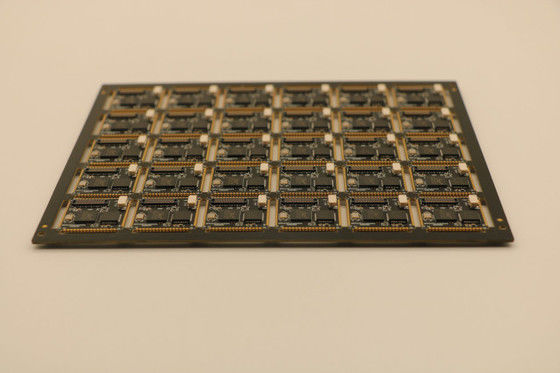

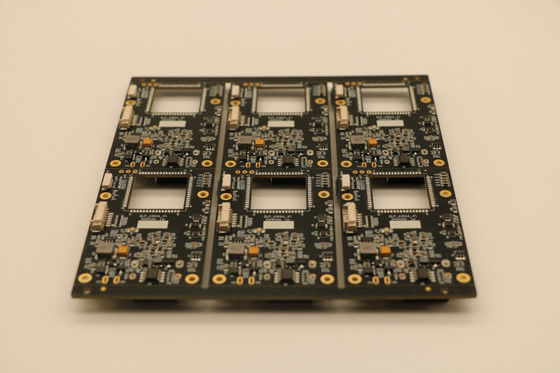

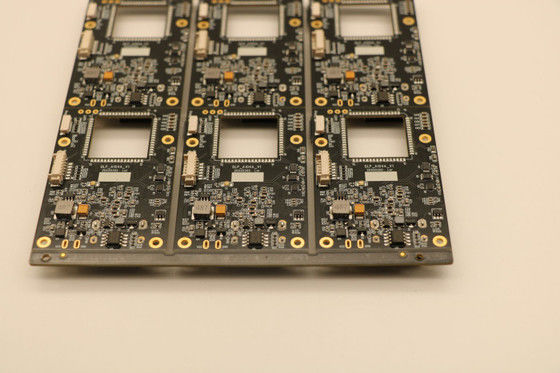

Immagini
