SMT PCB Assembly
Created with Pixso.

Grandi lunghi FR4 PCBA Componenti di assemblaggio Circuito di prova Funzione SMT PCB Assemblaggio Servizio di assemblaggio PCB

Grandi lunghi FR4 PCBA Componenti di assemblaggio Circuito di prova Funzione SMT PCB Assemblaggio Servizio di assemblaggio PCB

Marchio: NA
Numero di modello: KAZ-B-NA
MOQ: 1pcs
prezzo: 0.1
Condizioni di pagamento: T/T, Western Union, MoneyGram
Capacità di approvvigionamento: 100000pcs al mese
Informazioni dettagliate
Luogo di origine:
Shenzhen Cina
Certificazione:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Materiale:
FR4
Trattamento finito:
ENIG
Spessore della scheda:
1.6
Dimensione della scheda:
Tavola grande
Maschera di saldatura:
Verde
Fabbricazione a partire da fibre sintetiche:
Bianco
Spessore di rame:
1 oz
Strati di PCB:
4 strati
Imballaggi particolari:
borsa di bolla antistatica
Capacità di alimentazione:
100000pcs al mese
Evidenziare:

Grandi componenti lunghe di PCBA

,

Assemblea di FR4 PCBA

,

Assemblea di verde PCBA di prova del circuito

Descrizione del prodotto

Grandi lunghi FR4 PCBA Componenti di assemblaggio Circuito di prova Funzione SMT PCB Assemblaggio Servizio di assemblaggio PCB



Caratteristiche

  1. FR4 PCB#OEM #LCD Display#Electronic Circuit Board #Circuit Assembly#PCBA #Multilayer PCB Assembly#PCBA Testing
  2. OEM/ODM,PCBA Manufacturing;Components sourcing&components Alessemble
  3. Multilayer PCB#FR4 PCB#OEM# Assemblaggio di circuiti elettronici# SMT#DIP#assemblaggio di componenti# PCBA Test
  4. SMT#DIP#AOI testing#X-Ray testing#Printed circuit board#PCB assembly#PCBA testing#Box building
  5. FR4 PCB#Prototipo di assemblaggio#Piccolo e medio volume&Hign misto#Volta rapida#Assemblaggio PCB#Scheda di circuiti stampati a doppio lato
  6. Tavola di circuito stampato rigido-flessibile e Tavola di circuito rigido# Tavola di circuito stampato multistrato# ENIG / HASL/OSP# Trattamento superficiale.Componenti di approvvigionamento# Assemblaggio di componenti
  7. TQFP-64 & TQFP-48 *TO DIP& FR4 HDI Tavole di circuito stampato Adapter Tavola di prova
  8. Placcaggio in oro Multilayer Dischi di circuito verniciato Controller di accesso standalone Audio extractor&NIAU Trattamento superficiale
  9. Imballaggio: Cartone, sacchetto anti-statico a bolle





Cosa può fare KAZ Circuit per voi:

  • Fabbricazione di PCB (prototipi, piccole e medie dimensioni, produzione in serie)
  • Fornitura di componenti
  • Assemblaggio PCB/SMT/DIP


Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:

  • File Gerber, con specifiche dettagliate del PCB
  • Elenco BOM (meglio con Excel fomart)
  • Foto del PCBA (se hai già fatto questo PCBA)





Capacità Doppia facciata: 2000 mq / mese
Multilayer: 8000 mq / mese
Larghezza/intervallo minimo della linea 4/4 mil (1mil=0,0254 mm)
Spessore della scheda 0.3~4.0 mm
Strati 1 ~ 30 strati
Materiale FR4, alluminio, PI, materiale MEGTRON
Spessore del rame 0.5 ~ 4 oz
Materiale Tg Tg135~Tg170
Dimensione massima del PCB 600*1200 mm
Dimensione minima del foro 0.2 mm (+/- 0,025)
Trattamento superficiale HASL, ENIG, OSP





KAZ Circuit opera come produttore di PCB&PCBA dal 2007. specializzato nella produzione di prototipi a rotazione rapida e serie di volumi di piccole e medie dimensioni di PCB rigidi, flessibili,di larghezza inferiore o uguale a 30 mm.Abbiamo una forte forza nella fabbricazione di schede Roger, schede MEGTRON MATERIAL e schede HDI a 2 e 3 passi e così via.

Oltre a sette linee di produzione SMT e 2 linee di DIP, forniamo un servizio unico ai nostri clienti.





Assemblaggio di PCB SMT Procedura:



Preparazione di PCB:

Pulire il substrato PCB per rimuovere eventuali contaminanti che possono influenzare la qualità del giunto di saldatura.

Applicare una maschera di saldatura sul PCB per identificare i cuscinetti di rame in cui saranno posizionati i componenti.

Un trattamento superficiale come ENIG (Electroless Nickel Immersion Gold) viene applicato ai pad in rame per favorire la solderabilità.



Stampa in pasta di saldatura:

Posizionare lo stencil sul PCB con le aperture dello stencil che corrispondono ai pad di rame del PCB.

La pasta di saldatura (una miscela di particelle di lega di saldatura e flusso) viene raschiata sullo stencil, depositando la pasta di saldatura sui pad del PCB.

Il controllo preciso dello spessore dello stencil, del volume della pasta di saldatura e della pressione della gomma sono fondamentali per una deposizione costante della pasta di saldatura.



Posizione degli elementi:

Le macchine automatiche di selezione e posizionamento utilizzano sistemi di visione per identificare con precisione le posizioni dei componenti e posizionarli sulla pasta di saldatura.

L'orientamento dei componenti, la coplanarità e la precisione posizionale sono fondamentali per le giunture di saldatura affidabili.

I componenti aggiuntivi come i connettori o i dissipatori di calore possono essere posizionati manualmente.



saldatura a reflusso

I componenti del PCB vengono passati attraverso un forno a reflow con profili di temperatura attentamente controllati.

La pasta di saldatura si scioglie, umidificando i conduttori dei componenti e i pad PCB, e forma un giunto di saldatura mentre si raffredda.

Diverse leghe di saldatura, come quelle prive di piombo (come stagno-argento-rame), hanno profili specifici di temperatura di reflusso.



Ispezione e prova:

Ispezione visiva (manuale o automatizzata) per verificare il corretto posizionamento dei componenti, la qualità del giunto di saldatura e i potenziali difetti.

I sistemi di ispezione ottica automatizzata (AOI) utilizzano la visione artificiale per identificare e individuare rapidamente eventuali problemi.

Le prove elettriche, quali le prove in circuito (TIC) o le prove funzionali, verificano le prestazioni elettriche del PCB.



Rivestimento pulito e conforme (facoltativo):

Gli assemblaggi di PCB possono essere sottoposti a un processo di pulizia per rimuovere qualsiasi pasta o flusso di saldatura rimanente.

Il rivestimento conforme è uno strato di protezione polimerica che può essere applicato ai PCB per aumentare l'umidità e la resistenza ambientale.



Assemblaggio di PCB SMTL'automazione, il controllo dei processi, il miglioramento continuo dei sistemi di controllo e di controllo dei processi,Le tecnologie di controllo sono fondamentali per l'uso diffuso della SMT nella produzione di elettronica moderna..





Altre foto

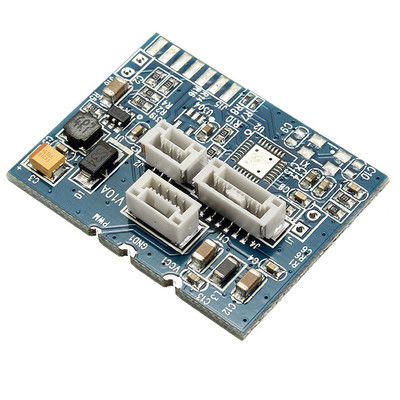

Grandi lunghi FR4 PCBA Componenti di assemblaggio Circuito di prova Funzione SMT PCB Assemblaggio Servizio di assemblaggio PCB 0

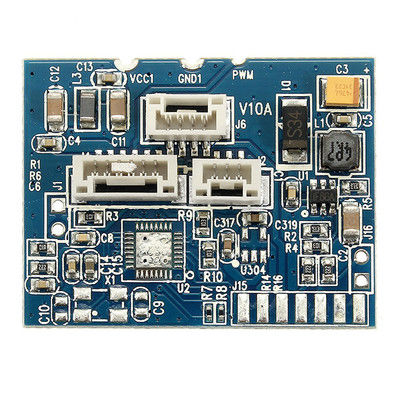

Grandi lunghi FR4 PCBA Componenti di assemblaggio Circuito di prova Funzione SMT PCB Assemblaggio Servizio di assemblaggio PCB 1

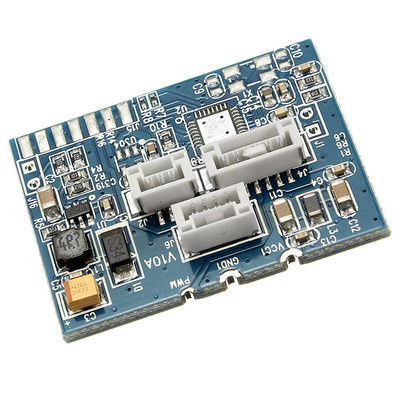

Grandi lunghi FR4 PCBA Componenti di assemblaggio Circuito di prova Funzione SMT PCB Assemblaggio Servizio di assemblaggio PCB 2

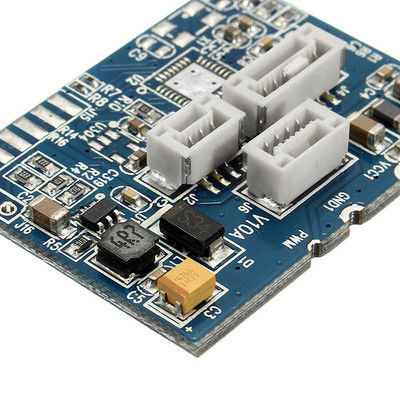

Grandi lunghi FR4 PCBA Componenti di assemblaggio Circuito di prova Funzione SMT PCB Assemblaggio Servizio di assemblaggio PCB 3
