PCBA-S-096597 Servizi di assemblaggio di PCB SMT

PCBA-S-096597 Servizi di assemblaggio di PCB SMT


Specificità dettagliate:

Cosa può fare KAZ Circuit per voi:

• Progettazione di PCB e PCBA
• Fabbricazione di PCB (prototipi, piccole e medie dimensioni, produzione in serie)
• Fornitura di componenti
• Assemblaggio PCB/SMT/DIP

Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:

• File Gerber, con specifiche dettagliate del PCB
• Elenco BOM (meglio con Excel fomart)
• Foto del PCBA (se hai già fatto questo PCBA)

Capacità di produzione:

Capacità SMT

Assemblaggio di PCB SMT Procedura:

Preparazione di PCB:

Pulire il substrato PCB per rimuovere eventuali contaminanti che possono influenzare la qualità del giunto di saldatura.

Applicare una maschera di saldatura sul PCB per identificare i cuscinetti di rame in cui saranno posizionati i componenti.

Un trattamento superficiale come ENIG (Electroless Nickel Immersion Gold) viene applicato ai pad in rame per favorire la solderabilità.

Stampa in pasta di saldatura:

Posizionare lo stencil sul PCB con le aperture dello stencil che corrispondono ai pad di rame del PCB.

La pasta di saldatura (una miscela di particelle di lega di saldatura e flusso) viene raschiata sullo stencil, depositando la pasta di saldatura sui pad del PCB.

Il controllo preciso dello spessore dello stencil, del volume della pasta di saldatura e della pressione della gomma sono fondamentali per una deposizione costante della pasta di saldatura.

Posizione degli elementi:

Le macchine automatiche di selezione e posizionamento utilizzano sistemi di visione per identificare con precisione le posizioni dei componenti e posizionarli sulla pasta di saldatura.

L'orientamento dei componenti, la coplanarità e la precisione posizionale sono fondamentali per le giunture di saldatura affidabili.

I componenti aggiuntivi come i connettori o i dissipatori di calore possono essere posizionati manualmente.

Saldatura a reflusso

I componenti del PCB vengono passati attraverso un forno a reflow con profili di temperatura attentamente controllati.

La pasta di saldatura si scioglie, umidificando i conduttori dei componenti e i pad PCB, e forma un giunto di saldatura mentre si raffredda.

Diverse leghe di saldatura, come quelle prive di piombo (come stagno-argento-rame), hanno profili specifici di temperatura di reflusso.

Ispezione e prova:

Ispezione visiva (manuale o automatizzata) per verificare il corretto posizionamento dei componenti, la qualità del giunto di saldatura e i potenziali difetti.

I sistemi di ispezione ottica automatizzata (AOI) utilizzano la visione artificiale per identificare e individuare rapidamente eventuali problemi.

Le prove elettriche, quali le prove in circuito (TIC) o le prove funzionali, verificano le prestazioni elettriche del PCB.

Rivestimento pulito e conforme (facoltativo):

Gli assemblaggi di PCB possono essere sottoposti a un processo di pulizia per rimuovere qualsiasi pasta o flusso di saldatura rimanente.

Il rivestimento conforme è uno strato di protezione polimerica che può essere applicato ai PCB per aumentare l'umidità e la resistenza ambientale.

Assemblaggio di PCB SMTL'automazione, il controllo dei processi, il miglioramento continuo dei sistemi di controllo e di controllo dei processi,Le tecnologie di controllo sono fondamentali per l'uso diffuso della SMT nella produzione di elettronica moderna..

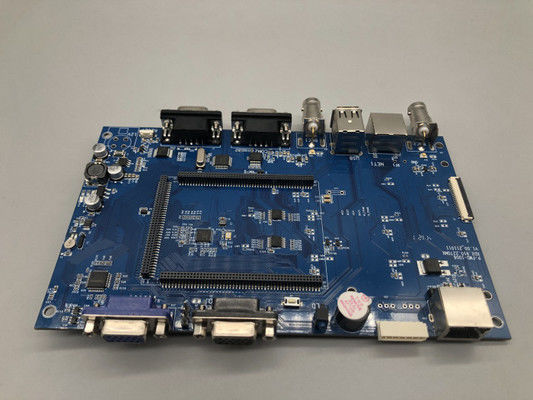

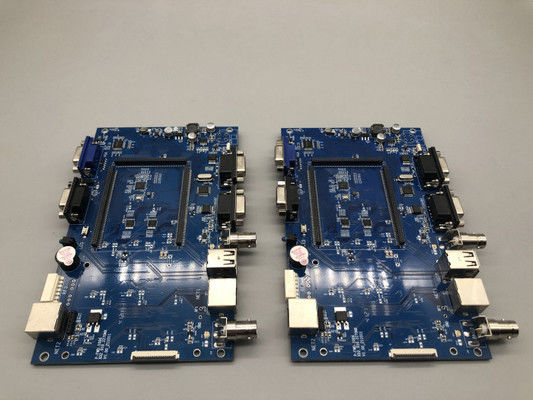

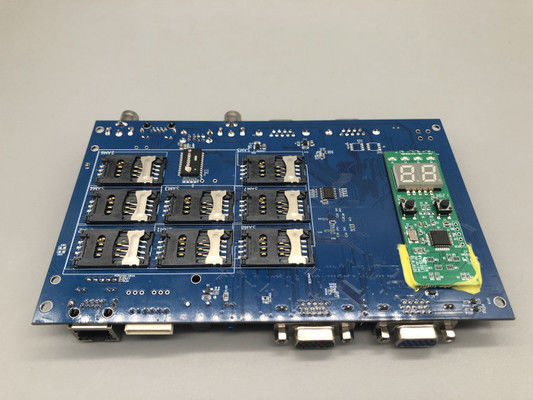

Foto di questo. prototipo a turno rapido e produzione in serie per SMT PCB Assembly 6 PCB Assembly lines
