Il prototipo di BGA ENIG ha stampato superficie bianca/rossa di verde di spessore del circuito 1.6MM/del soldermask HASL/ENIG

Il prototipo di BGA ENIG ha stampato superficie bianca/rossa di verde di spessore del circuito 1.6MM/del soldermask HASL/ENIG

Marchio: KAZpcb
Numero di modello: PCB-R-228
MOQ: 1
prezzo: 0.1-3usd/pc
Condizioni di pagamento: Paypal/, T/T, Western Union
Capacità di approvvigionamento: metri 10000-20000square al mese
Informazioni dettagliate
Luogo di origine:
Shenzhen Cina
Certificazione:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Materiale:
Bordo a più strati del PWB
Spessore del bordo:
1.6MM
Maschera di saldatura:
Nero
Silkscreen:
Bianco
Processo speciale:
BGA
Trattamento di superficie:
ENIG
Imballaggi particolari:
imballaggio di vuoto
Capacità di alimentazione:
metri 10000-20000square al mese
Evidenziare:

Circuito stampato del prototipo di ENIG

,

Circuito stampato del prototipo di BGA

,

Assemblea del PWB del prototipo di spessore di 1.6mm

Descrizione del prodotto

1. introduzione del bordo a più strati verde del PWB di Soldermask FR4 con la superficie di ENIG/HASL

Categary PWB
Tappo della capacità di Vias 0.2-0.8mm
Max Circuit Range 1 – 2 hanno parteggiato 600 x 1000mm, 600 a più strati x 600mm
Spessore di Max Copper 12OZ
Min Line WidthGap 3.54mil
Prova del bordo nudo Sonda volante
Tappo della capacità di Vias 0.2-0.8mm
Maschera della lega per saldatura Blu, bianco, rosso, verde



2. Breve introduzione circa Shenzhen KAZ Circuit Co. Srl.

Breve introduzione

Come produttore su ordine di PCBA e del PWB, KAZ Circuit Co. , La srl fabbrica il singolo, stampato circuito su due lati e a più strati di alta precisione ed il circuito del substrato del metallo.

Fabbrichiamo i produsts del PWB secondo di cui avete bisogno e il gerber vi archiva ha offerto.



Che cosa possiamo fare per voi

1. I servizi che offriamo:

Strato

Termine d'esecuzione

(Servizio accelerato)

Termine d'esecuzione

(Campione)

2L 24h 3-4days
4L 36h 5-7days
6L 72h 8-10days



Note

Luogo di perforazione minimo: 0.2mm

Foro di Min Laser: 0.1mm

Larghezza di pista/spazio minimi: 4/4mil



Applicazione

Controllo di industria, comunicazione, sicurezza, illuminazione del LED, Digital, ect astuto dei prodotti.



Progetti

Bordo di HDI, dito dell'oro, bordo a più strati cieco/sepolto del bordo ad alta frequenza, ect di SMT/DIP.



1. I clienti stabiliamo la relazione di affari con:

Il prototipo di BGA ENIG ha stampato superficie bianca/rossa di verde di spessore del circuito 1.6MM/del soldermask HASL/ENIG 0



3. Più immagini del bordo a più strati nero del PWB di Soldermask FR4 con il trattamento di superficie di ENIG/HASL

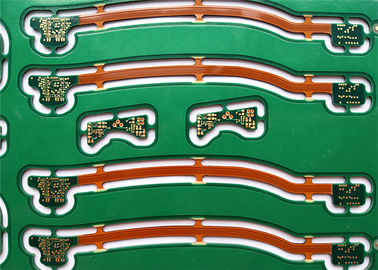

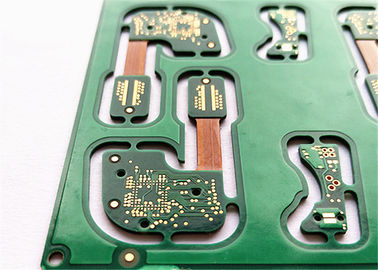

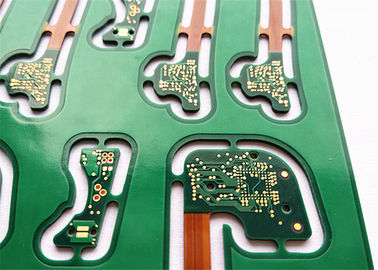

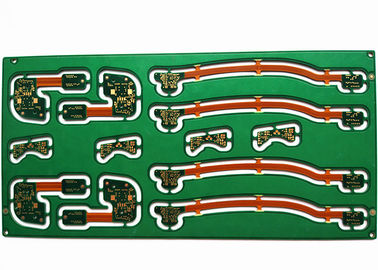

Il prototipo di BGA ENIG ha stampato superficie bianca/rossa di verde di spessore del circuito 1.6MM/del soldermask HASL/ENIG 1  Il prototipo di BGA ENIG ha stampato superficie bianca/rossa di verde di spessore del circuito 1.6MM/del soldermask HASL/ENIG 2  Il prototipo di BGA ENIG ha stampato superficie bianca/rossa di verde di spessore del circuito 1.6MM/del soldermask HASL/ENIG 3  Il prototipo di BGA ENIG ha stampato superficie bianca/rossa di verde di spessore del circuito 1.6MM/del soldermask HASL/ENIG 4



Senta libero prego per contattarmi se siete interessato nei nostri prodotti del PWB?
