| Marchio: | KAZD |
| Numero di modello: | Classificazione di cui all'allegato II |
| MOQ: | 1PC |
| prezzo: | 0.1-3usd/pc |
| Condizioni di pagamento: | T/T, Western Union, Paypal |
| Capacità di approvvigionamento: | 20000 squaremetres/mese |

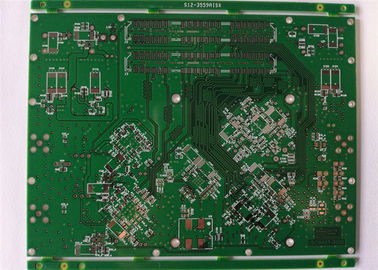

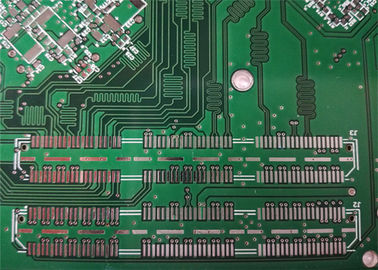

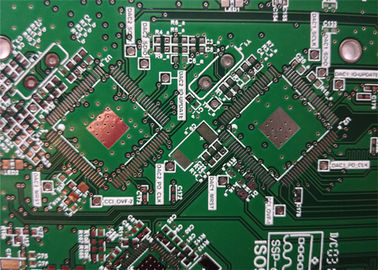

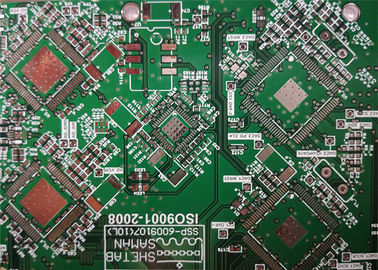

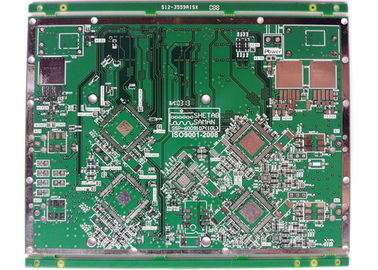

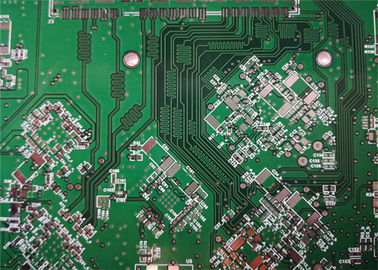

OEM 4 strati schede di circuiti stampati elettronici FR4 Materiale ENIG 1u' Oro Finger Solder Mask.
Caratteristiche della scheda elettronica
1. Servizio OEM One Stop: Made in Shenzhen della Cina
2. Prodotto da Gerber File e Bom LIst Offerto dai Clienti
3. SMT, supporto tecnologico DIP
4. Materiale FR4 soddisfa lo standard 94v0
5. Conforme alle norme UL, CE, ROHS
6Tempo di consegna standard: 4-5 giorni per 2L; 5-7 per 4L. È disponibile il servizio accelerato
Specificità dettagliata
| Materiale | FR4 |
| Spessore della tavola di finitura | 1.6 mm |
| Spessore del rame finlandese | 1 oz |
| Strato | 4 |
| Colore della maschera di saldatura | Verde |
| Fabbricazione a partire da fibre sintetiche | Bianco |
| Trattamento superficiale | ENIG |
| Dimensione finita | Personalizzato |
Cosa può fare KAZ Circuit per voi:
Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:
Informazioni aziendali:
KAZ Circuit è un produttore professionale di PCB dalla Cina dal 2007, fornisce anche il servizio di assemblaggio PCB per i nostri clienti. Ora con circa 300 dipendenti. Certificato con ISO9001, TS16949, UL, RoHS.Siamo fiduciosi di fornire prodotti di qualità con prezzo diretto in fabbrica entro il tempo di consegna più veloce!
Capacità di produzione:
| Capacità | Doppio lato: 12000 mq / mese Multilayer: 8000 mq / mese |
| Larghezza/intervallo minimo della linea | 4/4 mil (1mil=0,0254 mm) |
| Spessore della scheda | 0.3~4.0 mm |
| Strati | 1 ~ 20 strati |
| Materiale | FR-4, alluminio, PI |
| Spessore del rame | 0.5 ~ 4 oz |
| Materiale Tg | Tg140~Tg170 |
| Dimensione massima del PCB | 600*1200 mm |
| Dimensione minima del foro | 0.2 mm (+/- 0,025) |
| Trattamento superficiale | HASL, ENIG, OSP |
Dischi di circuiti stampati elettronici (PCB) processi di produzione:
Scelta del materiale per PCB:
I materiali di base comuni sono FR-4 (fibra di vetro), poliimide e ceramica
Considerate proprietà come la costante dielettrica, le prestazioni termiche e la flessibilità
Materiali speciali disponibili per PCB ad alta frequenza, ad alta potenza o flessibili
Spessore e numero di strati di rame:
Lo spessore tipico del foglio di rame varia da 1 oz a 4 oz (35 μm a 140 μm)
Disponibili PCB mono- e bi-laterali e multi-strati
Strati di rame aggiuntivi migliorano la distribuzione dell'energia, la dissipazione del calore e l'integrità del segnale
Trattamento superficiale:
HASL (Hot Air Solder Leveling) - A prezzi accessibili, ma la superficie potrebbe non essere piatta
ENIG (Electroless Nickel Immersion Gold) fornisce un'eccellente solderabilità e resistenza alla corrosione
Argento immersivo - Sostituzione economica per la saldatura senza piombo
Altre opzioni sono l'ENEPIG, l'OSP e l'oro diretto
Tecnologie avanzate per PCB:
Vias cieche e sotterrate per interconnessioni ad alta densità
Tecnologia microviaria per il tono ultra-fine e la miniaturizzazione
PCB rigidi-flessibili per applicazioni che richiedono flessibilità
Alte frequenze e alte velocità con impedenza controllata pc
Tecnologia di produzione dei PCB:
Processo sottrattivo (più comune) - estrarre il rame indesiderato
Processo additivo - creazione di tracce di rame sul materiale di base
Processo semiadditivo - combinazione di tecnologie sottrative e additive
Progettazione per il fabbricante (DFM):
Rispetto delle linee guida di progettazione dei PCB per una produzione affidabile
Le considerazioni includono la larghezza/l'intervallo tra le tracce, in base alle dimensioni e alla posizione dei componenti
È essenziale una stretta collaborazione tra progettisti e produttori
QA e test:
Test elettrici (es. test online, test funzionali)
Prova meccanica (ad esempio, piegatura, urto, vibrazione)
Prova ambientale (per esempio temperatura, umidità, cicli termici)
