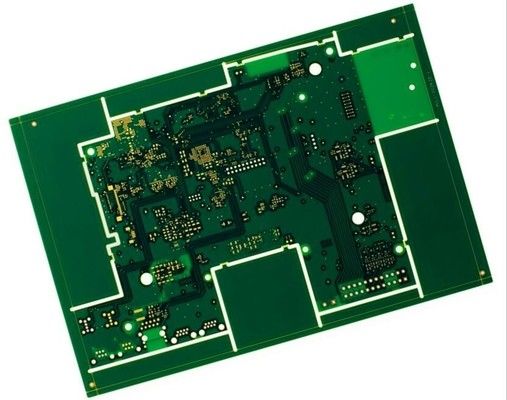

Dischi di circuiti stampati HDI rigidi e flessibili 10 strati Spessore della scheda 1,6 mm Assemblaggio SMT PCB Dischi di circuiti stampati HDI

Dischi di circuiti stampati HDI rigidi e flessibili 10 strati Spessore della scheda 1,6 mm Assemblaggio SMT PCB

Specificità dettagliate:

Cosa può fare KAZ Circuit per voi:

• Fabbricazione di PCB (prototipi, piccole e medie dimensioni, produzione in serie)
• Fornitura di componenti
• Assemblaggio PCB/SMT/DIP

Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:

• File Gerber, con specifiche dettagliate del PCB
• Elenco BOM (meglio con Excel fomart)
• Foto del PCBA (se hai già fatto questo PCBA)

Informazioni aziendali:

KAZ Circuit è un produttore professionale di PCB dalla Cina dal 2007, fornisce anche il servizio di assemblaggio PCB per i nostri clienti. Ora con circa 300 dipendenti. Certificato con ISO9001, TS16949, UL, RoHS.Siamo fiduciosi di fornire prodotti di qualità con prezzo diretto in fabbrica entro il tempo di consegna più veloce!

Capacità di produzione:

    Dischi di circuiti stampati HDI, conosciuti anche come microvia o μvia PCB, sono una tecnologia PCB avanzata che consente interconnessioni ad alta densità e componenti elettronici miniaturizzati.

Le caratteristiche e le funzioni principali dei circuiti stampati HDI includono:

Miniaturizzazione e maggiore densità:
PCB HDILe vie e le vie sono più piccole e più strette tra loro, consentendo una maggiore densità di interconnessione.
Ciò consente di progettare dispositivi e componenti elettronici più compatti e a risparmio di spazio.

Microvias e Vias impilati:
PCB HDIutilizzare microvias, piccoli fori forati al laser che vengono utilizzati per collegare diversi strati del PCB.
I vias impilati, in cui più vias sono impilati verticalmente, possono aumentare ulteriormente la densità di interconnessione.

Struttura a più strati:
PCB HDIpossono avere un numero di strati più elevato rispetto ai PCB tradizionali, in genere da 4 a 10 o più.
L'aumento del numero di strati consente un routing più complesso e più connessioni tra i componenti.

Materiali e processi avanzati:
PCB HDIspesso utilizzano materiali specializzati come fogli di rame sottili, laminati ad alte prestazioni e tecniche di rivestimento avanzate.
Questi materiali e processi consentono la creazione di interconnessioni più piccole, più affidabili e più performanti.

Proprietà elettriche migliorate:
Le larghezze ridotte delle tracce, i percorsi di segnale più brevi e le tolleranze più strette diPCB HDIcontribuire a migliorare le prestazioni elettriche, compresa una migliore integrità del segnale, una riduzione del crosstalk e una trasmissione dei dati più veloce.

Affidabilità e produzione:
PCB HDIsono progettati per un'elevata affidabilità, con caratteristiche quali una migliore gestione termica e una maggiore stabilità meccanica.
Processi di fabbricazionePCB HDIIn particolare, le tecniche di perforazione laser e le tecniche avanzate di verniciatura richiedono attrezzature e competenze specializzate.

Le applicazioni dei circuiti stampati HDI includono:

Smartphone, tablet e altri dispositivi mobili

Elettronica indossabile e dispositivi IoT (Internet of Things)

Elettronica automobilistica e sistemi avanzati di assistenza alla guida (ADAS)

Apparecchiature di calcolo e di telecomunicazione ad alta velocità

Apparecchiature elettroniche militari e aerospaziali

Dispositivi e strumenti medici

La continua domanda di miniaturizzazione, funzionalità migliorate e prestazioni più elevate in una varietà di prodotti e sistemi elettronici ha spinto l'adozione diPCB HDItecnologia.

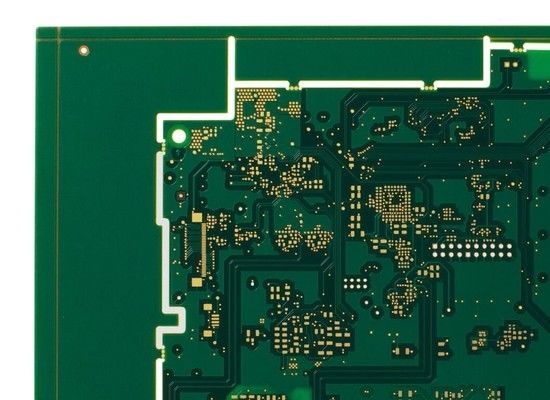

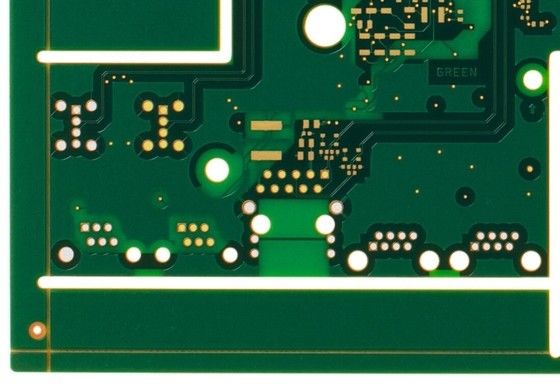

Altre foto.
