Montaggio a più strati rigido materiale del PWB dei circuiti stampato della miscela

Ulteriori dettagli per la fabbricazione di circuiti stampati rigidi multilivello PCB

Specificità:

I nostri servizi sono i seguenti:

1. Servizio di offerta per la progettazione di PCB e PCBA
2. Offerta di servizio per l'acquisto di componenti in base al tuo PCBA boom lista
3. Produrre PCB secondo il tuo file gerber
4. Offriamo il servizio SMT per il tuo PCBA
5- Non ci sono limiti di quantità.
6- Fornitura di piccole produzioni
7Una svolta veloce è disponibile.

• Prestazioni del prodotto
• Consegna rapida
• Approvazioni di qualità
• La reputazione
• Servizio
• Piccoli ordini accettati
• Parti a marchio
• Paese di origine
• Offerte di distribuzione
• Link elettronico
• Personale esperto
• Modulo A
• Prodotto verde
• Garanzia/garanzia
• Caratteristiche del prodotto
• Omologazioni internazionali
• Specifiche militari
• Imballaggio

Cosa può fare KAZ Circuit per voi:

• Fabbricazione di PCB (prototipi, piccole e medie dimensioni, produzione in serie)
• Fornitura di componenti
• Assemblaggio PCB/SMT/DIP

Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:

• File Gerber, con specifiche dettagliate del PCB
• Elenco BOM (meglio con Excel fomart)
• Foto del PCBA (se hai già fatto questo PCBA)

PCB a più strati
PCB a più stratiè un circuito stampato costituito da più di due strati di foglio di rame, costituito da un foglio interno di rame, un substrato isolante e un foglio esterno di rame,e l'interconnessione tra gli strati è ottenuta tramite trivellazione e rivestimento in rame. rispetto ai PCB mono stratificati o doppi stratificati,PCB multicapapuò raggiungere una maggiore densità di cablaggio e una progettazione di circuiti complessa.

Vantaggi dei PCB a più strati:

Densità di cablaggio più elevata e capacità di progettazione di circuiti complessi
Migliore compatibilità elettromagnetica e integrità del segnale
Percorsi di trasmissione del segnale più brevi, miglioramento delle prestazioni del circuito
Maggiore affidabilità e resistenza meccanica
Distribuzione più flessibile dell'energia e del terreno

Composizione dei PCB multistrato:

Fogli di rame interno: fornisce uno strato conduttivo e cablaggi
Substrato isolante (FR-4, dielettrico ad alta frequenza a bassa perdita, ecc.): Isola e sostiene ogni strato di foglio di rame
Fogli di rame esterno: fornisce cablaggio e interfaccia superficiale
Metalizzazione perforata: realizza la connessione elettrica tra gli strati
Trattamento superficiale: HASL, ENIG, OSP e altri trattamenti superficiali

Progettazione e fabbricazione di PCB a più strati:

Progettazione dei circuiti: integrità del segnale, progettazione dell'integrità di potenza/terra delle schede multistrato
Layout e cablaggio: allocazione ragionevole dei livelli e ottimizzazione del routing
Progettazione del processo: dimensione dell'apertura, spaziamento degli strati, spessore del foglio di rame, ecc.
Processo di fabbricazione: laminazione, perforazione, rivestimento in rame, incisione, trattamento superficiale, ecc.

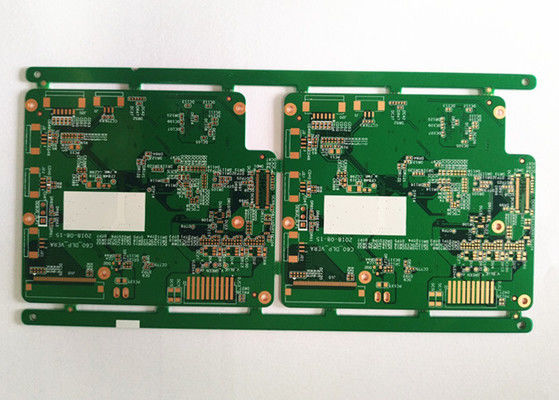

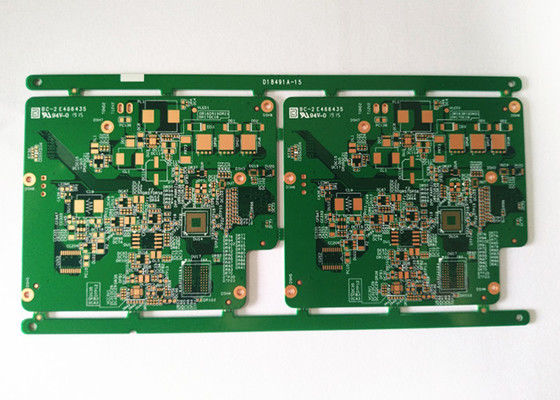

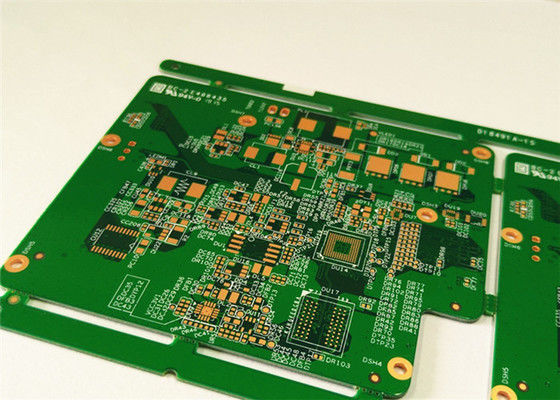

Più foto per questo mix materiale rigidi circuiti stampati Multilayer PCB fabbricazione
