prototipo rapido di giro & fabbricazione in serie per le catene di montaggio del PWB dell'Assemblea 6 del PWB di SMT

prototipo veloce e produzione in serie perAssemblaggio di PCB SMT6 linee di assemblaggio PCB


Specificità dettagliate:

Cosa può fare KAZ Circuit per voi:

• Progettazione di PCB e PCBA
• Fabbricazione di PCB (prototipi, piccole e medie dimensioni, produzione in serie)
• Fornitura di componenti
• Assemblaggio PCB/SMT/DIP

Per ottenere un preventivo completo del PCB/PCBA, si prega di fornire le informazioni seguenti:

• File Gerber, con specifiche dettagliate del PCB
• Elenco BOM (meglio con Excel fomart)
• Foto del PCBA (se hai già fatto questo PCBA)

Capacità di produzione:

Capacità SMT

L'assemblaggio di PCB SMT (Surface Mount Technology) è un metodo di riempimento e saldatura di componenti elettronici su una scheda di circuito stampato (PCB).i componenti sono montati direttamente sulla superficie del PCB anziché passare attraverso i fori come nell'assemblaggio a foriLa SMT è ampiamente utilizzata nella produzione elettronica moderna a causa dei suoi vantaggi in termini di dimensioni dei componenti, densità e automazione.Assemblaggio di PCB SMT:

Stensil: il primo passo consiste nell'applicare la pasta di saldatura sul PCB.e la pasta di saldatura viene depositata attraverso le aperture dello stencil sui pad di saldaturaLa pasta di saldatura contiene piccole particelle di saldatura sospese nel flusso.

Posizionamento dei componenti: una volta applicata la pasta di saldatura, una macchina automatica per il posizionamento dei componenti, nota anche come macchina pick-and-place,viene utilizzato per posizionare e posizionare con precisione i componenti SMT sulla pasta di saldaturaLa macchina raccoglie i componenti da bobine, vassoi o tubi e li colloca con precisione nei punti designati sul PCB.

Saldatura a reflusso: dopo il posizionamento dei componenti, il PCB con la pasta di saldatura e i componenti passa attraverso un processo di saldatura a reflusso.in cui la pasta di saldatura subisce un cambiamento di fase da una pasta a uno stato fusoLa saldatura fusa forma legami metallurgici tra i condotti dei componenti e i pannelli PCB, creando connessioni elettriche e meccaniche affidabili.

Ispezione e collaudo: dopo il processo di saldatura a reflow, il PCB assemblato viene ispezionato e testato per garantire la qualità.I sistemi di ispezione ottica automatizzata (AOI) o altri metodi di ispezione sono utilizzati per rilevare i difetti della saldaturaPer verificare la funzionalità del PCB assemblato possono essere eseguite anche prove funzionali.

Processo aggiuntivo: a seconda delle esigenze specifiche dell'assemblaggio del PCB, possono essere eseguite fasi aggiuntive, come l'applicazione di un rivestimento conforme, la pulizia,o rilavoro/riparazione per eventuali difetti identificatiQuesti passaggi garantiscono la qualità e l'affidabilità finali dell'assemblaggio SMT.

Assemblaggio di PCB SMToffre diversi vantaggi, tra cui una maggiore densità di componenti, costi di produzione ridotti, migliore integrità del segnale e maggiore efficienza di produzione.Permette l'assemblaggio di dispositivi elettronici più piccoli e leggeri con prestazioni migliorate.

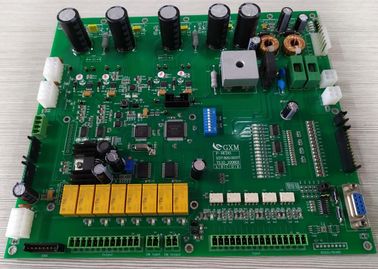

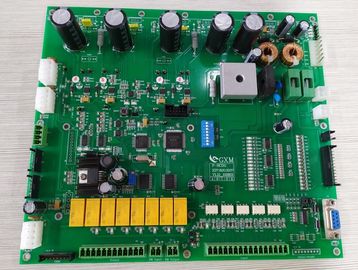

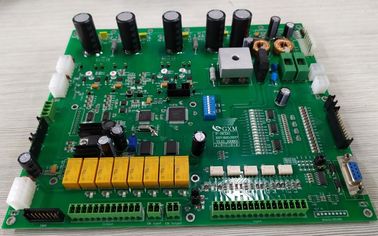

Foto di questo. prototipo veloce e produzione in serie perAssemblaggio di PCB SMT6 linee di assemblaggio PCB
